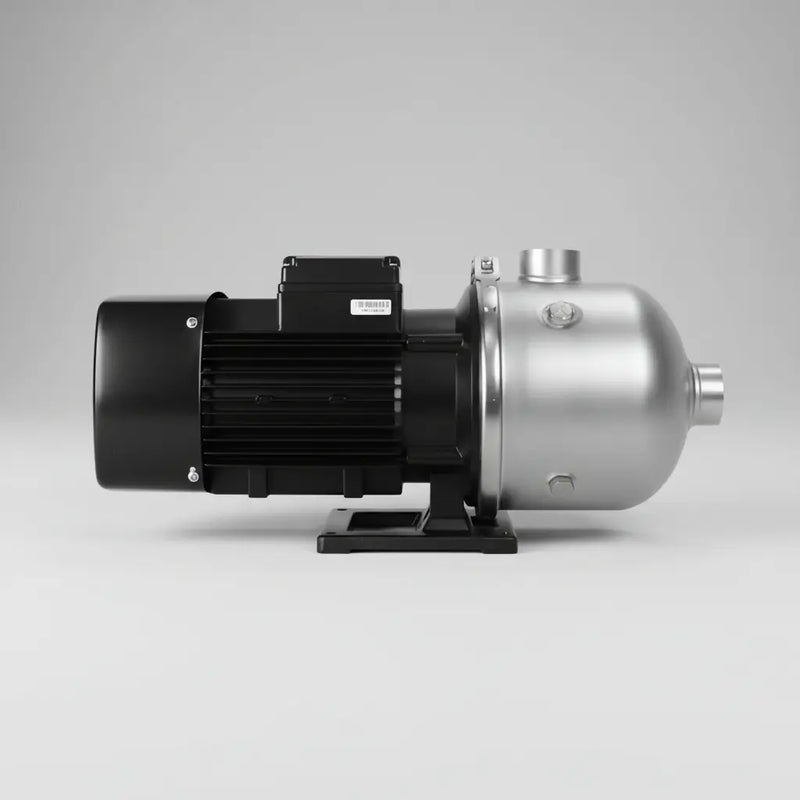

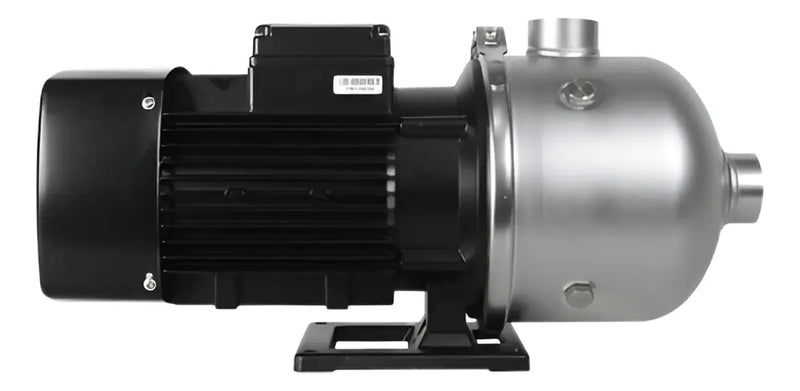

Bomba de Agua Multietapas Horizontal Lotus 150 de 4 Hp, Altamira

DESCRIPCIÓN

Las Bombas de Agua Multietapas Horizontales ALTAMIRA Serie LOTUS de 4 HP en Acero Inoxidable están diseñadas para el suministro, transferencia y presurización de agua limpia en aplicaciones residenciales, agrícolas, comerciales e industriales.

Incorporan un cuerpo hidráulico, impulsores, succión y descarga fabricados en acero inoxidable AISI 304, así como un eje en acero inoxidable AISI 316. Esta construcción permite que el agua bombeada entre en contacto con materiales resistentes a la oxidación, ofreciendo confiabilidad y durabilidad en diferentes aplicaciones hidráulicas.

Disponibles en las versiones LOTUS150-5/3234 y LOTUS200-3/3234, cuentan con motores trifásicos de 4 HP y 230/460 V, diseñados para funcionamiento continuo dentro de las condiciones establecidas por el fabricante.

Son ideales para sistemas hidroneumáticos, equipos de presión constante cuando se integran con los controles correspondientes, sistemas de ósmosis inversa, suministro de agua, procesos industriales y sistemas de riego.

ESPECIFICACIONES TÉCNICAS

Características generales de las motobombas ALTAMIRA Serie LOTUS de 4 HP trifásicas. El número de etapas y rendimiento varían según la referencia.

TABLA DE MODELOS

Compara las dos referencias ALTAMIRA Serie LOTUS de 4 HP trifásicas, sus conexiones y rendimiento hidráulico.

Q: caudal en litros por minuto. Los caudales corresponden a alturas específicas de operación. La presión al cierre es el valor con caudal cero y no representa un punto normal de funcionamiento. En celulares, desliza horizontalmente para consultar todas las columnas.

CARACTERÍSTICAS

Construcción de la bomba

• Motobomba centrífuga multietapas horizontal.
• Cuerpo hidráulico de acero inoxidable AISI 304.
• Impulsores fabricados en acero inoxidable AISI 304.
• Succión y descarga en acero inoxidable AISI 304.
• Eje fabricado en acero inoxidable AISI 316.
• Sello mecánico de carburo de silicio y carbón.
• Conexiones hidráulicas roscadas NPT hembra.
• Diseño para bombeo de agua limpia y líquidos compatibles con sus materiales.

Características del motor

• Motor eléctrico trifásico de 4 HP.
• Potencia nominal de 3 kW.
• Alimentación de 230/460 V según conexión eléctrica.
• Frecuencia nominal de 60 Hz.
• Motor asíncrono de dos polos.
• Velocidad de 3450 RPM.
• Carcasa de motor fabricada en aluminio.
• Motor cerrado y enfriado por ventilador.
• Grado de protección IP55.
• Clase de aislamiento F.
• Diseñada para servicio continuo.
• Requiere las protecciones eléctricas correspondientes a un motor trifásico.

Condiciones de funcionamiento

• Temperatura máxima del líquido: 70 °C.
• Temperatura ambiente máxima: 50 °C.
• Capacidad de autoaspiración indicada hasta 2 metros, bajo condiciones adecuadas.
• Funcionamiento continuo dentro de los límites de operación del fabricante.
• Bombeo de agua limpia sin partículas abrasivas.

Aplicaciones

• Suministro y distribución de agua en viviendas.
• Sistemas de ósmosis inversa.
• Sistemas hidroneumáticos.
• Sistemas de presión constante con control externo compatible.
• Transferencia y suministro de agua en procesos industriales.
• Sistemas de riego agrícola.
• Abastecimiento de agua en comercios y establecimientos.

Líquidos bombeados

Agua limpia y líquidos compatibles con los materiales de acero inoxidable y el sello mecánico, siempre que cumplan las condiciones de temperatura y funcionamiento establecidas por el fabricante.

DIFERENCIAS ENTRE LOS MODELOS

El modelo LOTUS150-5 desarrolla una mayor altura de presión, mientras que LOTUS200-3 entrega un mayor caudal a 35 mca. La elección debe realizarse según el caudal y la altura que requiere la instalación.

DIMENSIONES Y PESO

Las dimensiones corresponden al plano del fabricante. Consulta la ficha técnica para conocer las demás medidas de instalación.

DOCUMENTACIÓN TÉCNICA

Consulta la ficha técnica de las motobombas multietapas horizontales ALTAMIRA Serie LOTUS, incluyendo materiales, conexiones, dimensiones y curvas hidráulicas.

CURVAS DE RENDIMIENTO

Consulta las curvas hidráulicas de los modelos LOTUS150-5 de 4 HP y LOTUS200-3 de 4 HP. Cada modelo tiene una curva diferente según su construcción y número de etapas.

Las curvas forman parte de la ficha técnica. Los enlaces intentan abrir la página correspondiente, dependiendo del visor PDF utilizado.
