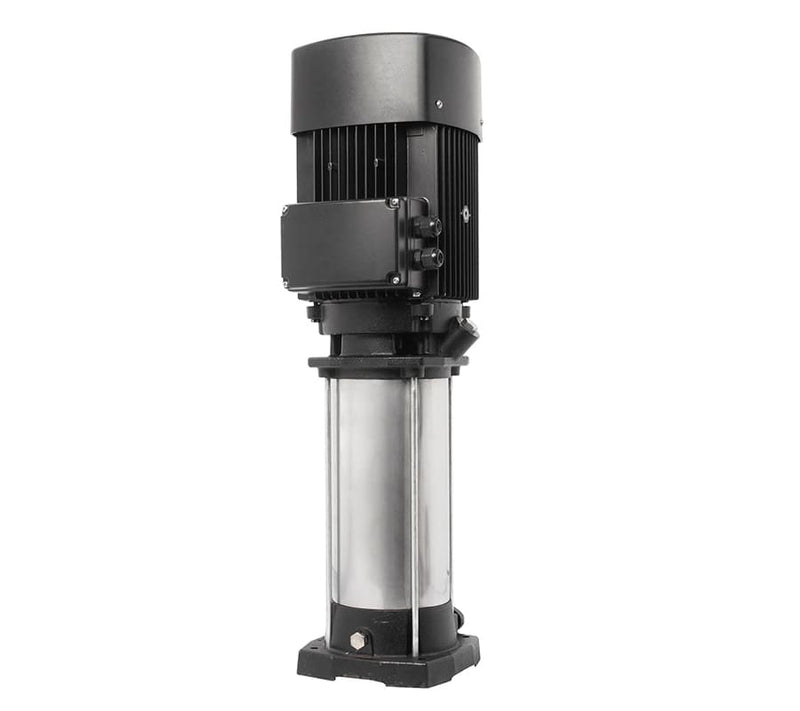

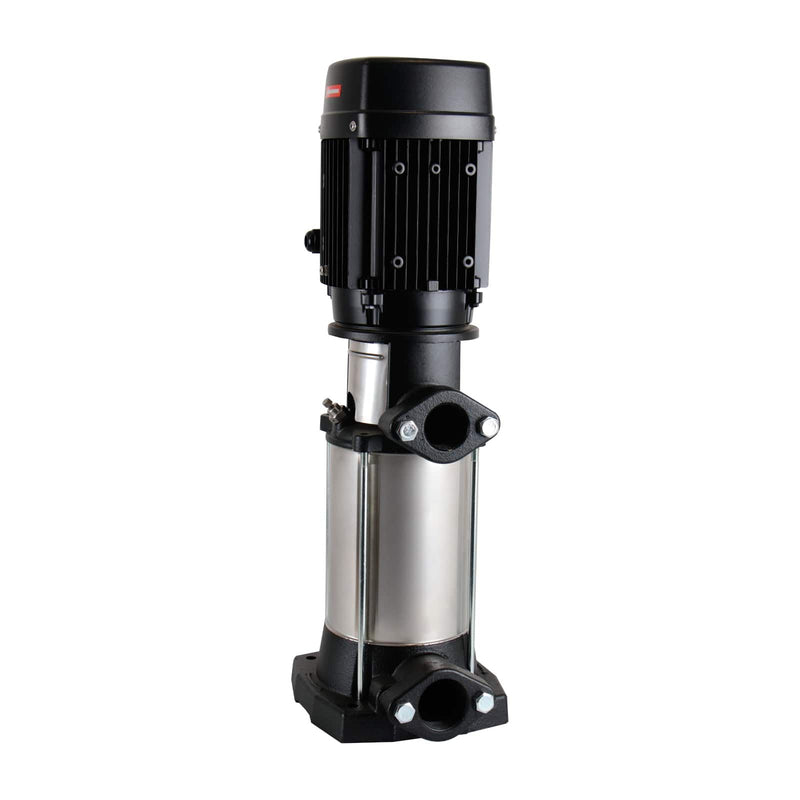

Bomba de Agua Multietapas serie JOB de 5.5 Hp, Altamira

ESPECIFICACIONES TÉCNICAS

Características generales de las motobombas multietapas verticales ALTAMIRA Serie JOB2 y JOB3.5 de 5.5 HP.

Las especificaciones corresponden a la ficha técnica FTAL-JOB-2002251. El voltaje 230/460 V requiere configurar las conexiones del motor según la tensión de alimentación.

TABLA DE MODELOS

Compara las dos referencias ALTAMIRA JOB de 5.5 HP según su caudal nominal, número de etapas y presión.

Aunque tienen igual potencia, presentan curvas hidráulicas distintas. La JOB2 está diseñada para desarrollar mayor presión, mientras que la JOB3.5 está orientada a mayores caudales.

RENDIMIENTO HIDRÁULICO JOB2

Caudales de la bomba JOB2 R55-10/3234 de 5.5 HP, diseñada para aplicaciones que requieren mayores alturas de bombeo.

Caudales en litros por minuto (L/min). Alturas en metros de columna de agua (mca). Valores de referencia a 3450 RPM y 60 Hz.

RENDIMIENTO HIDRÁULICO JOB3.5

Caudales de la bomba JOB3.5 R55-7/3234 de 5.5 HP, diseñada para entregar mayores volúmenes de agua a alturas moderadas.

Caudales en litros por minuto (L/min). Alturas en metros de columna de agua (mca). La altura al cierre es de 90 mca, con caudal prácticamente nulo.

DIMENSIONES Y PESOS

Los dos modelos tienen una construcción vertical similar. La JOB3.5 es ligeramente más alta.

Las cotas A, C y F corresponden al plano dimensional del fabricante. Ambas referencias comparten una base con cuatro perforaciones de fijación de 9.5 mm.

DOCUMENTACIÓN TÉCNICA

Descarga los documentos de las bombas ALTAMIRA Serie JOB para consultar especificaciones, rendimiento, montaje y conexiones.

Los documentos incluyen otras potencias de la Serie JOB. Esta descripción corresponde únicamente a JOB2 R55-10/3234 y JOB3.5 R55-7/3234.

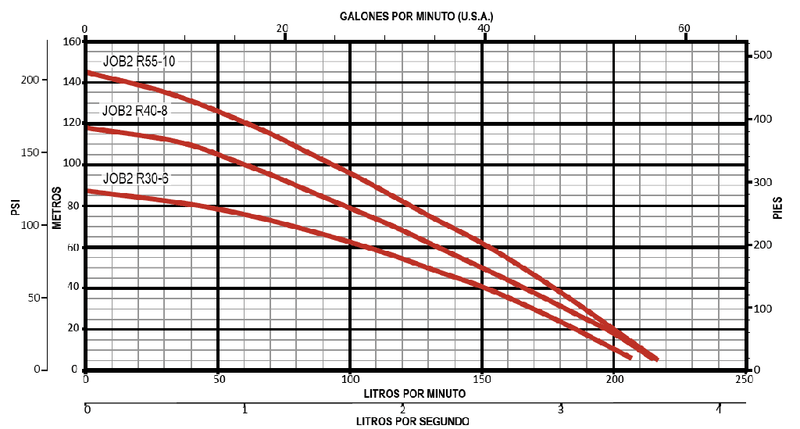

CURVAS DE RENDIMIENTO

Consulta las curvas de operación específicas de cada bomba. Aunque comparten motor de 5.5 HP, sus curvas de presión y caudal son diferentes.

La selección definitiva debe hacerse según el caudal requerido, la altura dinámica total, las pérdidas por fricción y la curva del modelo.

DESCRIPCIÓN

Las Bombas de Agua Multietapas Verticales ALTAMIRA Serie JOB de 5.5 HP están diseñadas para el suministro, transferencia y presurización de agua limpia en aplicaciones comerciales, agrícolas e industriales.

Su diseño centrífugo multietapas vertical permite desarrollar diferentes combinaciones de presión y caudal, siendo una alternativa para sistemas hidroneumáticos, sistemas de presión constante, procesos industriales, irrigación y rebombeo.

La familia incluye los modelos JOB2 R55-10/3234 y JOB3.5 R55-7/3234, ambos con motor trifásico de 5.5 HP (4 kW), 230/460 V y 60 Hz.

La ALTAMIRA JOB2 R55-10 incorpora diez etapas hidráulicas y está orientada a aplicaciones que requieren desarrollar una mayor altura de bombeo. Alcanza una altura al cierre de 145 metros y suministra 153 L/min a 60 mca.

Por su parte, la ALTAMIRA JOB3.5 R55-7 incorpora siete etapas y está diseñada para ofrecer mayor caudal a presiones moderadas. Entrega 200 L/min a 60 metros y desarrolla una altura al cierre de 90 metros.

Ambas motobombas incorporan camisa hidráulica, impulsores y eje en acero inoxidable AISI 304, junto con difusores de Noryl reforzado con fibra de vidrio. Esta combinación proporciona una construcción resistente para el bombeo de agua limpia compatible con sus materiales.

Las conexiones de succión de 1½" y descarga de 1¼" están fabricadas en hierro fundido. Los equipos incluyen contrabridas para facilitar su integración en sistemas hidráulicos.

Incorporan un motor eléctrico asíncrono trifásico, cerrado y enfriado por aire, con protección IP55, aislamiento clase F y servicio continuo, dentro de las condiciones establecidas por ALTAMIRA.

Su estructura vertical ayuda a aprovechar el espacio de instalación, resultando adecuada para cuartos de bombas, equipos de presión y sistemas industriales donde se requiere un conjunto compacto de alto rendimiento.

CARACTERÍSTICAS

Construcción hidráulica

• Bomba centrífuga multietapas de eje vertical.
• Camisa hidráulica de acero inoxidable AISI 304.
• Impulsores antibloqueo de acero inoxidable AISI 304.
• Eje de acero inoxidable AISI 304.
• Difusores de tecnopolímero Noryl reforzado con fibra de vidrio.
• Sello mecánico de grafito y cerámica.
• Succión y descarga de hierro fundido.
• Conexiones hidráulicas bridadas con rosca NPT hembra.
• Contrabridas de hierro fundido incluidas.
• Estructura vertical compacta para instalaciones de superficie.

Características del motor

• Motor eléctrico asíncrono trifásico.
• Potencia de 5.5 HP (4 kW).
• Alimentación dual de 230/460 V.
• Frecuencia de 60 Hz.
• Corriente de 15 A a 230 V.
• Corriente de 7.5 A a 460 V.
• Motor de dos polos.
• Velocidad de referencia de 3450 RPM.
• Carcasa del motor de aluminio.
• Refrigeración por ventilador.
• Protección IP55.
• Aislamiento eléctrico clase F.
• Diseñado para servicio continuo.

Condiciones de funcionamiento

• Diseñada para el bombeo de agua limpia y líquidos no agresivos compatibles.
• Rango de temperatura del líquido: 0 a 50 °C, según la ficha técnica consultada.
• Temperatura ambiente máxima: 50 °C.
• Instalación vertical sobre superficie estable.
• Requiere cebado antes de la puesta en marcha.
• No debe trabajar en seco.
• Debe operar dentro de los límites de su curva hidráulica.

Aplicaciones

• Sistemas hidroneumáticos de una o varias bombas.
• Sistemas de presión constante con variador de frecuencia compatible.
• Abastecimiento de agua en edificios e instalaciones comerciales.
• Sistemas de enfriamiento y circulación de agua.
• Rebombeo y transferencia de agua limpia.
• Sistemas de irrigación agrícola.
• Alimentación de procesos industriales compatibles.
• Aplicaciones de alimentación de calderas dentro de las condiciones permitidas.
• Sistemas de bomba jockey contra incendio, sujetos a la selección técnica y los requisitos aplicables.

Diferencias entre los modelos

Accesorios incluidos

• Motobomba multietapas vertical ALTAMIRA JOB según modelo.
• Motor trifásico ensamblado con el conjunto hidráulico.
• Contrabridas de hierro fundido.

Recomendaciones de instalación

• Instalar la bomba en posición vertical.
• Fijar la base a una superficie sólida y nivelada.
• Instalar en un lugar protegido de inundaciones, ventilado y accesible.
• Utilizar una tubería de succión de diámetro adecuado; se sugieren 2 pulgadas.
• Evitar tramos innecesariamente largos y restricciones en la succión.
• No permitir que las tuberías transmitan su peso directamente a la bomba.
• Verificar el voltaje de la red antes de conectar el motor trifásico.
• Realizar la conexión eléctrica correspondiente a 230 o 460 V, siguiendo la placa del motor.
• Instalar protección termomagnética, protección por sobrecarga y puesta a tierra apropiadas.
• Verificar el sentido de giro antes de operar.
• Llenar el cuerpo de bomba y cebar la succión antes del primer arranque.
• Evitar el funcionamiento en seco.
• Seleccionar el modelo según caudal y altura dinámica total del sistema.
• Realizar la instalación mediante personal calificado.
• Seguir el manual oficial ALTAMIRA Serie JOB.
