Bomba de Agua Eyectora Achique Serie Drana de 1/3 Hp, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características de la bomba sumergible para achique AQUA PAK Serie DRANA-X, modelo DRN-X-03-1127-A de 1/3 HP.

Los caudales corresponden a diferentes alturas de bombeo. El caudal máximo de 160 L/min se registra a 2 mca y no debe confundirse con el rendimiento a mayor altura.

RENDIMIENTO HIDRÁULICO

Caudal suministrado por la bomba sumergible AQUA PAK DRANA-X de 1/3 HP a diferentes alturas de bombeo, según la tabla del fabricante.

Todos los caudales están expresados en litros por minuto (L/min). Altura en metros de columna de agua (mca). Datos de referencia a 3450 RPM y 60 Hz.

DIMENSIONES Y PESO

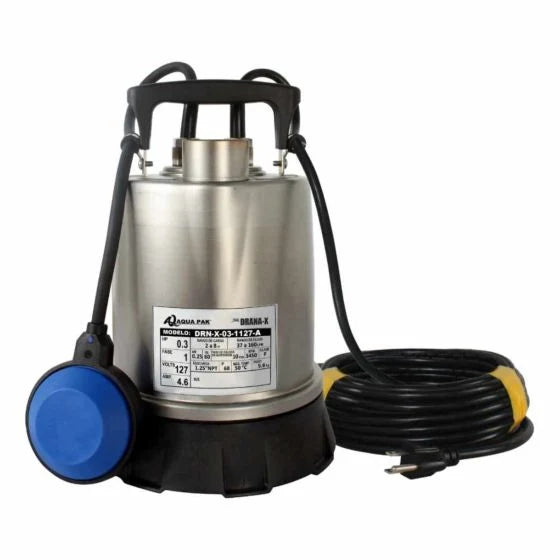

Motobomba sumergible compacta, con cuerpo de acero inoxidable, asa superior y flotador lateral.

Las cotas A, B, C, D y E corresponden al plano dimensional del fabricante. La altura total A es 274 mm y la dimensión C es 167 mm.

DOCUMENTACIÓN TÉCNICA

Consulta la ficha técnica y el manual de instalación de la bomba sumergible AQUA PAK DRANA-X.

Los documentos corresponden a la Serie DRANA-X, referencia DRN-X-03-1127-A, y no a la serie DRANA convencional.

CURVA DE RENDIMIENTO

Consulta la curva de rendimiento hidráulico de la bomba sumergible AQUA PAK DRANA-X de 1/3 HP.

La curva representa la relación entre la altura de descarga y el volumen de agua que puede bombear el equipo.

La profundidad máxima de inmersión de 5 metros no equivale a la altura máxima de bombeo. Para seleccionar correctamente la bomba, considera la elevación hasta la descarga y las pérdidas de carga en tuberías y accesorios.

DESCRIPCIÓN

La Bomba de Agua Sumergible para Achique AQUA PAK DRANA-X de 1/3 HP, modelo DRN-X-03-1127-A, está diseñada para evacuar agua acumulada en sótanos, piscinas, cisternas, depósitos y espacios inundados.

Su principal característica es la construcción en acero inoxidable AISI 304, utilizada en el cuerpo hidráulico, impulsor, difusor, succión y descarga, proporcionando una solución resistente a la corrosión para el manejo de agua compatible.

Incorpora un motor monofásico de 1/3 HP, 127 V y 60 Hz, con protección térmica, aislamiento clase F y grado de protección IP68.

La motobomba ofrece un caudal máximo tabulado de 160 L/min a 2 metros de altura, mientras que a 5 metros proporciona 116 L/min y a 7 metros entrega 70 L/min.

Su altura máxima de bombeo es de 8,7 metros, lo que permite utilizarla en aplicaciones de achique y transferencia de agua de baja altura.

El equipo incorpora un interruptor flotador externo, que permite activar y detener automáticamente la bomba según el nivel de agua del depósito o cárcamo.

También incluye una base de succión mínima diseñada para aprovechar el nivel de agua disponible durante las operaciones de drenaje.

Su impulsor y difusor de acero inoxidable AISI 304 permiten el paso de partículas sólidas de hasta 10 mm, siempre que el líquido no contenga materiales abrasivos que puedan deteriorar los componentes hidráulicos.

El eje está fabricado en acero inoxidable AISI 420 y cuenta con un sello mecánico de carbón y cerámica alojado en una cámara de aceite.

La descarga de 1¼" NPT permite conectar una tubería de evacuación adecuada al caudal de la instalación.

Gracias a sus dimensiones compactas, peso de 5,6 kg, asa superior y cable sumergible de 10 metros con clavija, es una solución portátil para trabajos domésticos, comerciales y agrícolas de achique y drenaje.

CARACTERÍSTICAS

Construcción de la bomba

• Bomba sumergible portátil para achique y drenaje.
• Cuerpo hidráulico de acero inoxidable AISI 304.
• Impulsor de acero inoxidable AISI 304.
• Difusor de acero inoxidable AISI 304.
• Succión y descarga de acero inoxidable AISI 304.
• Eje de acero inoxidable AISI 420.
• Sello mecánico de carbón y cerámica.
• Cámara de aceite para el sello mecánico.
• Baleros de doble sellado.
• Descarga de 1¼" NPT.
• Base inferior para succión mínima.
• Asa superior de transporte.

Características del motor

• Motor eléctrico sumergible.
• Potencia nominal de 1/3 HP (0,25 kW).
• Alimentación monofásica de 127 V.
• Frecuencia de 60 Hz.
• Corriente nominal de 4,6 A.
• Velocidad de referencia de 3450 RPM.
• Protección eléctrica IP68.
• Aislamiento clase F.
• Protección térmica incorporada.
• Servicio continuo dentro de las condiciones de operación establecidas por el fabricante.

Funcionamiento automático

• Incluye interruptor flotador.
• Encendido automático al alcanzar el nivel de activación.
• Apagado automático cuando el agua desciende hasta el nivel de parada.
• El flotador contribuye a evitar el funcionamiento en seco cuando está correctamente instalado.
• Permite operar en depósitos y cárcamos con espacio suficiente para el flotador.
• No requiere una caja de control externa para su funcionamiento básico.

Condiciones de funcionamiento

• Temperatura permitida del líquido entre 0 y 50 °C.
• Profundidad máxima de inmersión de 5 metros.
• Paso de sólidos de hasta 10 mm.
• Altura máxima de bombeo de 8,7 metros.
• Servicio continuo según las instrucciones de uso.
• Requiere mantener la succión libre de obstrucciones.
• No debe funcionar en seco.
• No utilizar para agua de mar, líquidos inflamables o sustancias químicas agresivas.
• Evitar grava, tierra y materiales abrasivos.

Ventajas del equipo

• Cuerpo resistente de acero inoxidable.
• Funcionamiento automático mediante flotador.
• Base especial para aprovechar niveles bajos de agua.
• Paso de sólidos de 10 mm.
• Diseño compacto y portátil.
• Peso de apenas 5,6 kg.
• Asa integrada para transporte.
• Cable sumergible de 10 metros.
• Motor con protección térmica.
• Descarga roscada de 1¼ pulgadas.

Aplicaciones

• Achique de sótanos inundados.
• Evacuación de aguas pluviales.
• Vaciado de piscinas sin personas dentro del agua.
• Drenaje de cisternas y depósitos de agua.
• Desagüe de espacios con acumulaciones de agua.
• Drenaje doméstico en cárcamos pequeños.
• Evacuación de aguas grises compatibles con el equipo.
• Transferencia de agua entre depósitos.
• Fuentes y cascadas decorativas compatibles con el rendimiento de la bomba.
• Aplicaciones comerciales de achique y drenaje.

Componentes incluidos

• Bomba sumergible AQUA PAK DRANA-X.
• Interruptor flotador para operación automática.
• Base inferior de succión mínima.
• Asa superior integrada.
• Cable eléctrico sumergible de 10 metros.
• Clavija de alimentación monofásica.

Recomendaciones de instalación

• Colocar la bomba sobre una superficie sólida, firme y nivelada.
• Si el fondo del depósito contiene lodo o materiales sueltos, proporcionar una base estable para el equipo.
• Mantener suficiente espacio para el movimiento del flotador.
• Para instalación en cárcamo, el manual indica dimensiones mínimas de 400 × 400 mm.
• Ajustar el flotador para asegurar arranque y parada adecuados.
• Verificar una alimentación eléctrica de 127 V.
• Utilizar una toma eléctrica con conexión a tierra y protecciones apropiadas.
• Mantener la conexión eléctrica protegida de inundaciones.
• Utilizar tubería de descarga igual o preferiblemente mayor a 1¼ pulgadas.
• Instalar una válvula check adicional cuando corresponda al diseño hidráulico.
• No superar los 5 metros de inmersión máxima.
• No permitir el funcionamiento en seco.
• Evitar la aspiración de grava, tierra y otros materiales abrasivos.
• Limpiar periódicamente la rejilla de succión.
• No levantar la bomba sujetándola del cable eléctrico ni del flotador.
• Utilizar el asa o un sistema de izaje adecuado para colocarla o retirarla.
• Desconectar el equipo antes del mantenimiento.
• No utilizar en piscinas con personas dentro del agua.
• Seguir las recomendaciones del manual AQUA PAK DRANA-X.
