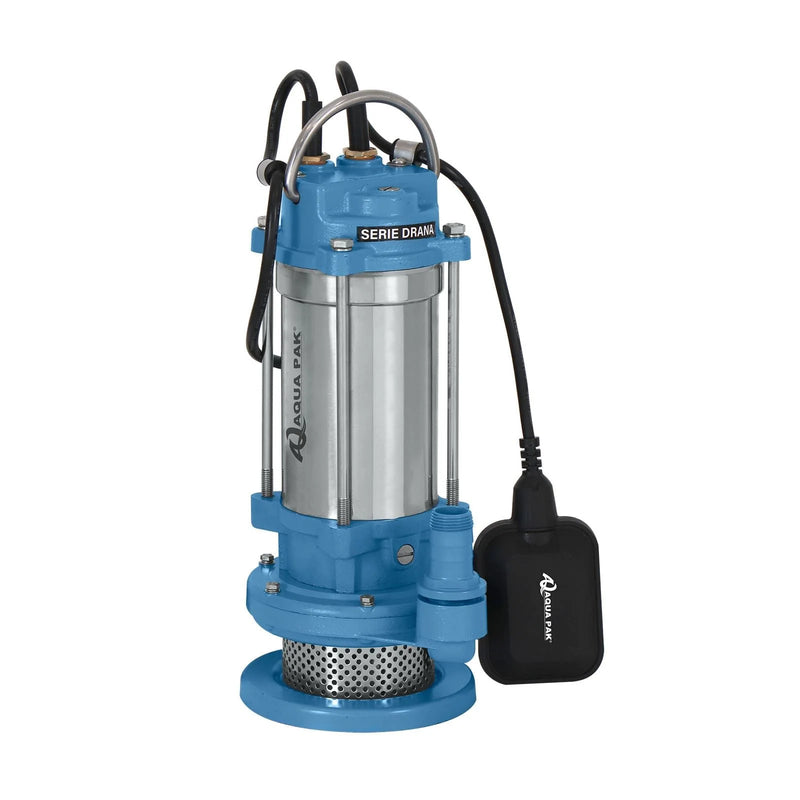

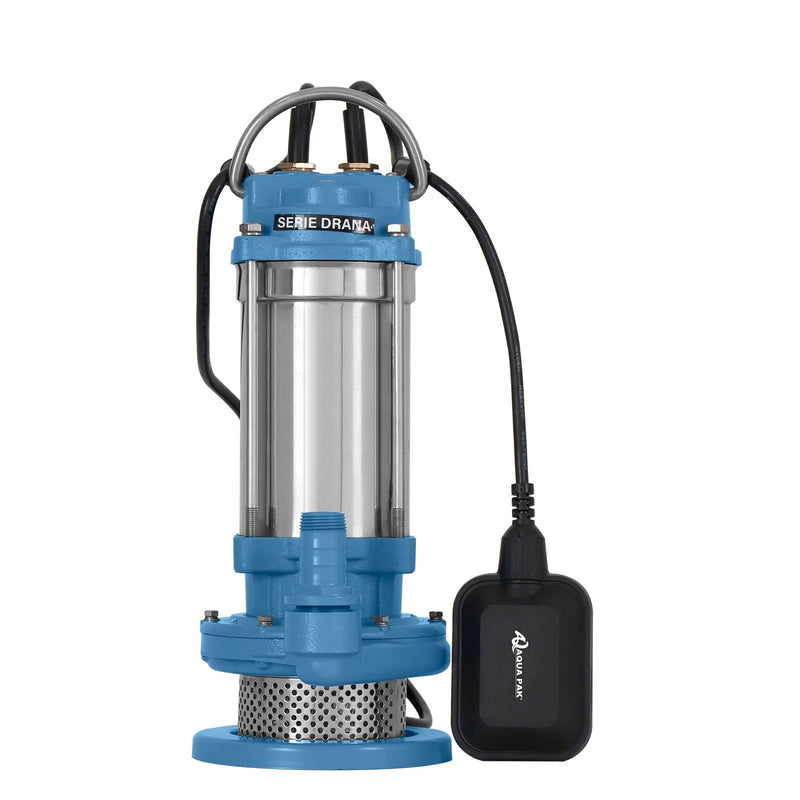

Bomba de Agua Eyectora de Achique Modelo DRANA de 3/4 Hp, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características de la bomba sumergible para achique AQUA PAK Serie DRANA, modelo DRANA-0.75-1127-A.

RENDIMIENTO HIDRÁULICO

Caudales de la motobomba AQUA PAK DRANA de 3/4 HP a diferentes alturas de bombeo, de acuerdo con el catálogo del fabricante.

Los valores corresponden a 3450 RPM y 60 Hz. A medida que aumenta la altura de bombeo, disminuye el caudal disponible. La altura al cierre aproximada de 21.5 m no representa un punto de operación continua.

DIMENSIONES Y PESO

Dimensiones de la bomba DRANA-0.75-1127-A según el plano del fabricante.

Las letras A, B, C, D y E corresponden al esquema dimensional del fabricante. Consulta la ficha técnica para identificar cada cota.

DOCUMENTACIÓN TÉCNICA

Consulta los documentos de la bomba sumergible AQUA PAK DRANA para conocer sus especificaciones, curva de rendimiento, instalación y recomendaciones de uso.

El catálogo también presenta otras potencias de la Serie DRANA. Este producto corresponde específicamente a la referencia DRANA-0.75-1127-A de 3/4 HP.

CURVA DE RENDIMIENTO

Consulta la curva hidráulica de la bomba sumergible para achique AQUA PAK DRANA de 3/4 HP, que muestra la relación entre el caudal y la altura de bombeo.

Para seleccionar correctamente la bomba, considera la altura dinámica total, las pérdidas por fricción y la distancia de descarga. La profundidad máxima de inmersión de 5 m es distinta de la altura máxima de bombeo.

DESCRIPCIÓN

La Bomba de Agua Sumergible para Achique AQUA PAK Serie DRANA de 3/4 HP está diseñada para evacuar y transferir agua en aplicaciones domésticas, comerciales, agrícolas e industriales compatibles con sus características.

El modelo DRANA-0.75-1127-A incorpora un motor monofásico de 127 V y 0.55 kW, junto con un impulsor cerrado que proporciona un bombeo eficiente para labores de achique y drenaje de agua.

Es ideal para el desagüe de sótanos y espacios inundados, evacuación de aguas pluviales, vaciado de tanques y depósitos, así como otras aplicaciones que requieren retirar agua acumulada.

Su diseño cuenta con una succión inferior que permite aprovechar el volumen de agua disponible en el depósito y una descarga de 1" NPT hembra con adaptador para manguera, facilitando la instalación con tubería rígida o flexible.

Integra un interruptor flotador para funcionamiento automático, permitiendo controlar el encendido y apagado según el nivel del agua y ayudando a evitar el funcionamiento en seco.

Su construcción combina hierro vaciado con tratamiento de cataforesis, carcasa del motor en acero inoxidable AISI 304, impulsor de PPO y sello mecánico de carbón y cerámica en cámara de aceite.

La motobomba dispone de protección IP68, aislamiento clase F y protección térmica incorporada, con capacidad de servicio continuo cuando permanece totalmente sumergida y funciona dentro de los límites del fabricante.

Incluye 7 metros de cable sumergible con clavija, interruptor flotador y adaptador para manguera. No requiere una caja de control externa.

CARACTERÍSTICAS

Construcción de la bomba

• Bomba sumergible para achique y drenaje de agua.
• Cuerpo hidráulico de hierro vaciado con tratamiento de cataforesis.
• Impulsor cerrado fabricado en óxido de polifenileno (PPO).
• Eje de acero inoxidable AISI 304.
• Carcasa del motor de acero inoxidable AISI 304.
• Sello mecánico de carbón y cerámica en cámara de aceite.
• Succión inferior para aprovechar el agua del depósito.
• Descarga de 1" NPT hembra.
• Adaptador para conexión de manguera incluido.
• Asa superior para facilitar el transporte y la instalación.

Características del motor

• Motor eléctrico asíncrono monofásico.
• Potencia nominal de 3/4 HP (0.55 kW).
• Voltaje de alimentación: 127 V.
• Frecuencia: 60 Hz.
• Corriente nominal: 8.7 A.
• Motor de 2 polos.
• Velocidad de 3450 RPM.
• Protección IP68.
• Aislamiento clase F.
• Protección térmica incorporada.
• Servicio continuo cuando está totalmente sumergida.

Funcionamiento automático

• Incorpora interruptor flotador para control por nivel de agua.
• Encendido y apagado automático según el movimiento del flotador.
• Ayuda a evitar el funcionamiento en seco.
• No requiere caja de control externa.
• El flotador debe poder moverse sin obstáculos.
• Debe ajustarse para asegurar que el motor permanezca sumergido durante la operación.

Condiciones de funcionamiento

• Profundidad máxima de inmersión: 5 metros.
• Temperatura máxima del líquido: 40 °C.
• Rango de pH: 6 a 8.5.
• Paso de sólidos indicado: hasta 3 mm.
• Servicio continuo únicamente dentro de las condiciones de sumergencia recomendadas.
• Evitar el trabajo en seco.
• No bombear productos inflamables, aceites o químicos incompatibles.

Aplicaciones

• Desagüe de sótanos y espacios inundados.
• Evacuación de aguas pluviales.
• Vaciado de cisternas y depósitos.
• Vaciado de piscinas sin personas en el agua.
• Fuentes decorativas y cascadas, según las condiciones de la instalación.
• Sistemas domésticos de drenaje.
• Transferencia de agua para abastecimiento.
• Aplicaciones comerciales, agrícolas e industriales compatibles con la bomba.

Accesorios incluidos

• Motobomba AQUA PAK DRANA de 3/4 HP.
• Interruptor flotador integrado.
• 7 metros de cable sumergible de alimentación.
• Clavija para conexión eléctrica de 127 V.
• Adaptador para manguera en la descarga.

Recomendaciones de instalación

• Verificar que el voltaje de alimentación sea 127 V.
• No superar los 5 metros de inmersión máxima.
• Mantener el nivel de agua necesario para refrigerar correctamente el motor.
• Ajustar el flotador para detener la bomba antes de que el agua descienda por debajo del nivel seguro.
• Instalar la motobomba sobre una base firme cuando el fondo tenga lodos o sedimentos.
• Utilizar tubería o manguera de diámetro igual o mayor al de la descarga.
• Se recomienda instalar válvula de retención en la descarga.
• No levantar la bomba sujetándola del cable eléctrico o del flotador.
• No utilizarla en piscinas cuando existan personas en contacto con el agua.
• Desconectar la alimentación antes de realizar cualquier mantenimiento.
• Seguir las indicaciones del manual de instalación AQUA PAK DRANA.
