Bomba de Agua Eyectora de Achique Modelo MAGNUS de 1/4 Hp, Aqua pak

ESPECIFICACIONES TÉCNICAS

Características de la bomba de agua sumergible portátil para achique AQUA PAK Serie MAGNUS, modelo MAGNUS-47AE de 1/4 HP.

El paso de sólidos de 6 mm y la capacidad de achique hasta 5 mm del fondo son características diferentes. La bomba está destinada principalmente a agua limpia.

RENDIMIENTO HIDRÁULICO

Caudal suministrado por la bomba sumergible AQUA PAK MAGNUS-47AE de 1/4 HP a diferentes alturas de bombeo.

Rendimiento tabulado a 3450 RPM y 60 Hz. Los caudales corresponden a cada altura de operación. A mayor altura de bombeo, disminuye el caudal disponible.

DIMENSIONES Y PESO

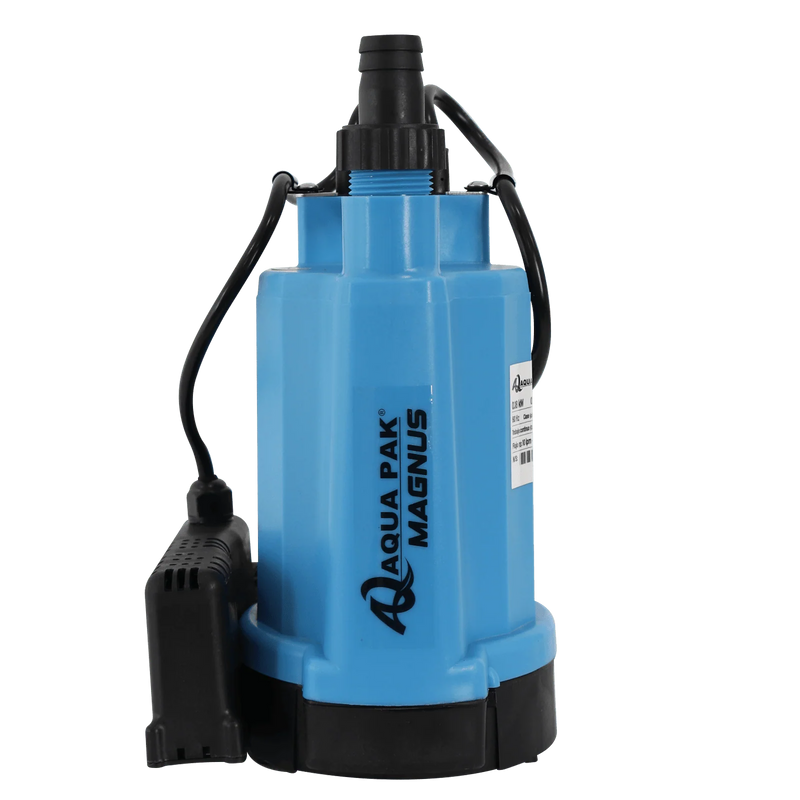

La AQUA PAK MAGNUS-47AE tiene un diseño vertical, compacto y portátil, con asa de transporte y descarga superior.

Las dimensiones se basan en el plano del fabricante. El espacio de instalación debe permitir la conexión de la manguera o tubería superior.

DOCUMENTACIÓN TÉCNICA

Consulta la ficha técnica y el manual de instalación de la bomba sumergible AQUA PAK Serie MAGNUS.

La ficha técnica también presenta el modelo MAGNUS-150AE de mayor capacidad. Este producto corresponde únicamente a la referencia MAGNUS-47AE.

CURVA DE RENDIMIENTO

Consulta la curva hidráulica de la bomba sumergible AQUA PAK MAGNUS-47AE de 1/4 HP para conocer la relación entre la altura de bombeo y el caudal disponible.

No confundas la profundidad máxima de inmersión de 6 metros con la altura total de bombeo. Para seleccionar el equipo considera las pérdidas de carga, la elevación de descarga y el caudal requerido.

DESCRIPCIÓN

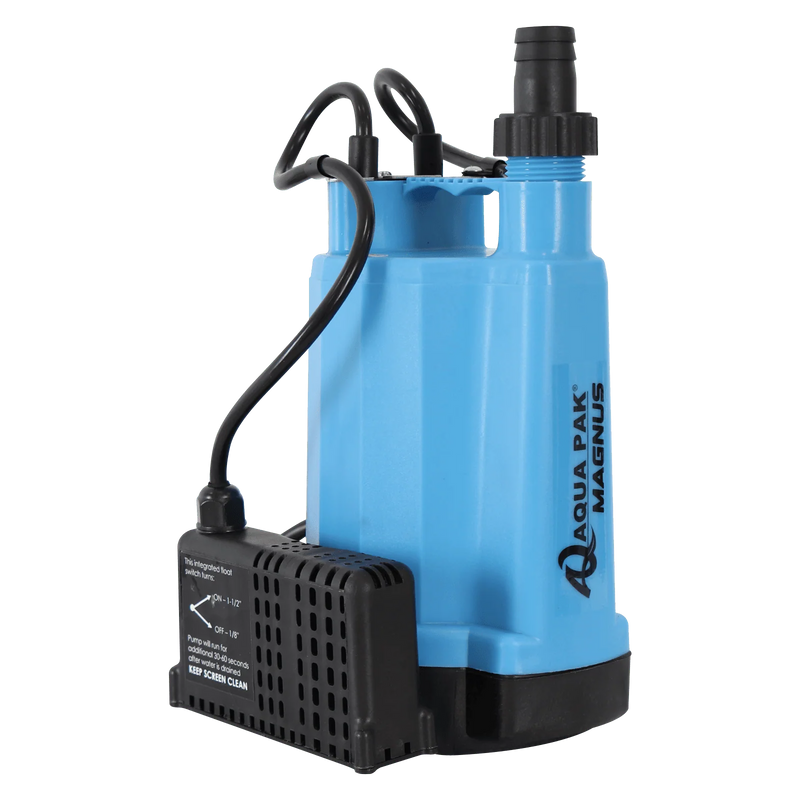

La Bomba de Agua Sumergible Portátil para Achique AQUA PAK MAGNUS-47AE de 1/4 HP es una solución compacta para evacuar agua acumulada en sótanos, pisos inundados, piscinas, tanques y espacios de drenaje.

Su principal ventaja es el sistema automático de achique con interruptor magnético de nivel, que controla el funcionamiento de la bomba según la presencia de agua, sin requerir un flotador convencional de brazo largo.

Una de sus características destacadas es su capacidad para aspirar agua hasta aproximadamente 5 mm del fondo, permitiendo retirar gran parte del agua restante sobre superficies compatibles.

El equipo incorpora una protección contra funcionamiento en seco con retardo de un minuto, así como protección térmica para el motor.

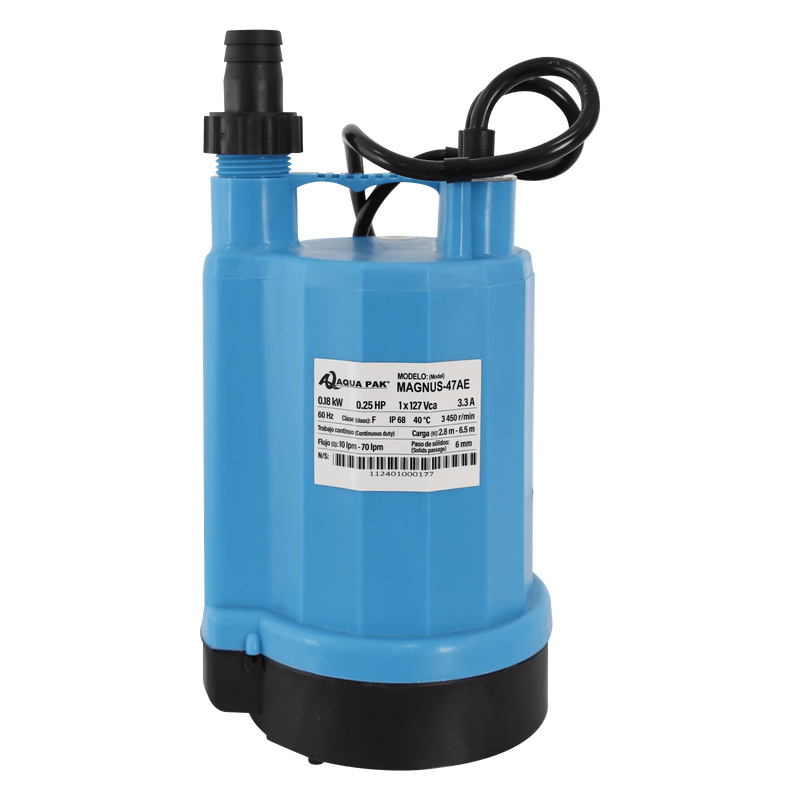

El modelo MAGNUS-47AE cuenta con un motor monofásico de 1/4 HP, 127 V y 60 Hz, con protección IP68 y aislamiento clase F.

Su rendimiento permite entregar 75 L/min a 2 metros, 58 L/min a 4 metros y 32 L/min a 6 metros de altura, según la tabla de operación del fabricante.

La motobomba presenta un cuerpo de plástico resistente a la corrosión, impulsor de polipropileno, eje de acero inoxidable AISI 304 y bobinado de cobre, proporcionando una construcción ligera y de fácil manipulación.

Integra una descarga superior de 1" NPT macho y se suministra con accesorios para conectar mangueras de 1/2" y 3/4".

Incluye 3 metros de cable eléctrico sumergible con clavija y un asa ergonómica que facilita el transporte y la colocación del equipo.

Gracias a su tamaño compacto, peso de apenas 3,9 kg y funcionamiento automático, es ideal para necesidades de drenaje y achique en hogares y comercios.

CARACTERÍSTICAS

Construcción de la bomba

• Motobomba sumergible portátil para achique.
• Cuerpo de plástico resistente a la corrosión.
• Impulsor de polipropileno.
• Eje de acero inoxidable AISI 304.
• Bobinado del motor en cobre.
• Base inferior negra con rejilla de succión.
• Descarga superior de 1" NPT macho.
• Interruptor magnético de nivel externo.
• Asa ergonómica integrada.
• Diseño compacto y ligero para facilitar su transporte.

Características del motor

• Motor asíncrono monofásico.
• Potencia nominal de 1/4 HP (0,18 kW).
• Alimentación eléctrica de 127 V.
• Frecuencia de 60 Hz.
• Corriente nominal de 3,3 A.
• Motor de 2 polos.
• Velocidad de referencia de 3450 RPM.
• Motor enfriado por aceite.
• Protección IP68.
• Aislamiento clase F.
• Protección térmica incorporada.
• Servicio continuo dentro de los límites de operación.

Funcionamiento automático

• Interruptor de nivel magnético integrado al sistema.
• Control automático del funcionamiento según el nivel.
• Necesita un nivel de agua superior a 40 mm para iniciar automáticamente.
• Se detiene al descender el nivel por debajo de aproximadamente 5 mm.
• Protección contra trabajo en seco con retardo de un minuto.
• No requiere un flotador de brazo largo.
• Adecuada para depósitos y espacios reducidos.

Ventajas del equipo

• Capacidad de achique hasta aproximadamente 5 mm del fondo.
• Funcionamiento automático mediante control magnético.
• Peso ligero de 3,9 kg.
• Asa superior que facilita su transporte.
• Cuerpo plástico resistente a la corrosión.
• Protección térmica del motor.
• Protección eléctrica IP68.
• Descarga compatible con adaptadores para manguera.
• Instalación sencilla con cable y clavija incluidos.

Condiciones de funcionamiento

• Temperatura permitida del agua: 5 a 40 °C.
• Profundidad máxima de inmersión: 6 metros.
• Rango de pH permitido: 6 a 8.
• Paso de sólidos indicado: hasta 6 mm.
• Diseñada principalmente para agua limpia.
• La operación con inmersión parcial debe respetar las instrucciones del manual.
• No debe utilizarse para bombear lodos densos, aceites, grasas o líquidos inflamables.
• Evitar arena, grava y materiales que puedan obstruir la rejilla de succión.

Aplicaciones

• Achique de agua acumulada en sótanos.
• Evacuación de agua de espacios inundados.
• Retiro de agua en pisos y superficies compatibles.
• Vaciado de piscinas sin personas dentro del agua.
• Vaciado de tanques y depósitos.
• Transferencia de agua limpia.
• Drenaje de pequeñas acumulaciones de agua.
• Aplicaciones domésticas y comerciales de achique.

Componentes incluidos

• Bomba sumergible AQUA PAK MAGNUS-47AE.
• Interruptor de nivel magnético externo.
• Cable eléctrico sumergible de 3 metros.
• Clavija de conexión eléctrica.

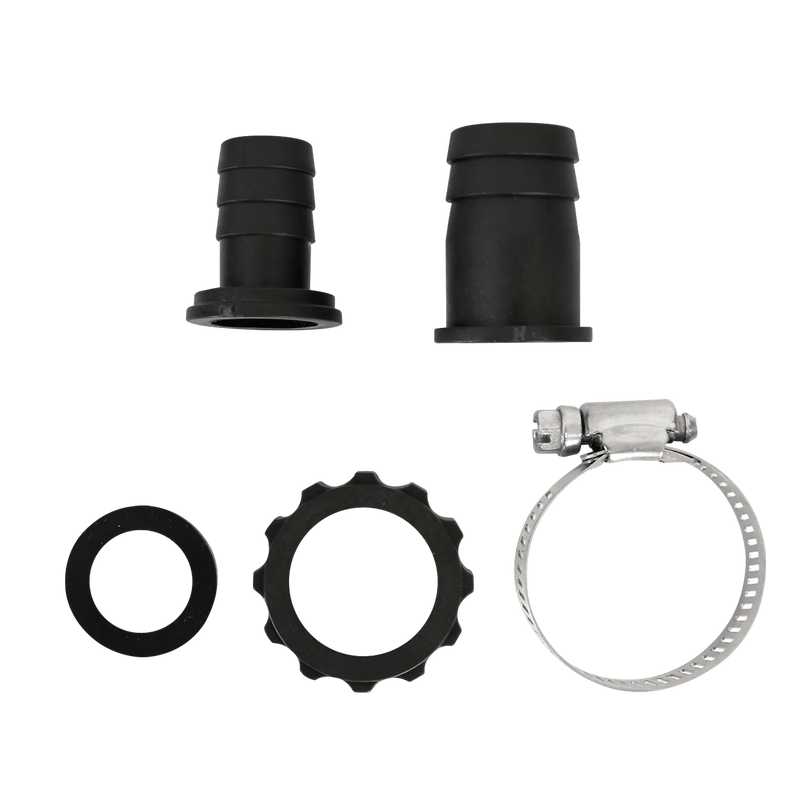

• Accesorios adaptadores para mangueras de 1/2" y 3/4".
• Asa de transporte integrada.

Recomendaciones de instalación

• Colocar la bomba sobre una superficie firme dentro del agua.
• Verificar que el voltaje sea de 127 V.
• Utilizar una conexión eléctrica con puesta a tierra y protección diferencial adecuada.
• El manual indica protección diferencial de corriente de fuga no superior a 30 mA.
• No superar los 6 metros de inmersión máxima.
• Verificar que exista agua suficiente para el arranque.
• Mantener limpia la rejilla de succión.
• Evitar que la bomba aspire arena, residuos y objetos extraños.
• Conectar una tubería o manguera adecuada a la descarga.
• No reducir innecesariamente la sección de descarga.
• No utilizar el cable eléctrico para levantar o transportar la motobomba.
• No cortar el cable ni modificar la clavija.
• No operar la bomba en piscinas cuando haya personas en el agua.
• Desconectar la alimentación antes de manipularla o realizar mantenimiento.
• Seguir las recomendaciones del manual AQUA PAK MAGNUS.
