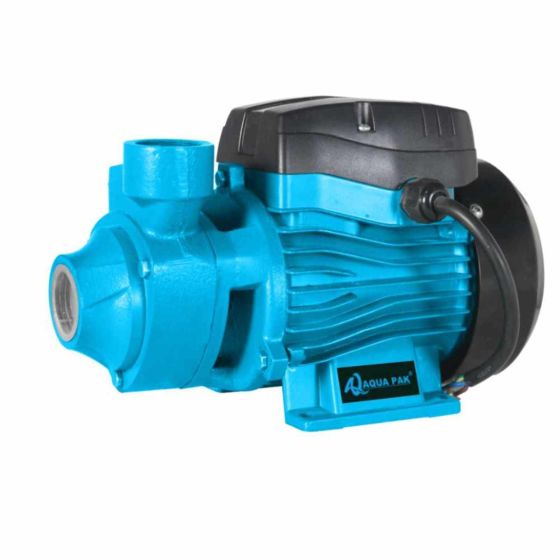

Bomba de Agua Periferica Serie AP de 1/2 Hp, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características de la bomba de agua periférica AQUA PAK Serie AP, modelo AP-5XB-1127 de 1/2 HP.

Las especificaciones corresponden únicamente a la versión básica AP-5XB-1127. Los accesorios eléctricos de la versión Plus AP-5XP no se incluyen en este modelo.

RENDIMIENTO HIDRÁULICO

Caudal entregado por la bomba periférica AQUA PAK AP-5XB-1127 a diferentes alturas de bombeo.

Rendimiento a 3450 RPM y 60 Hz. La altura al cierre corresponde a caudal prácticamente nulo. La bomba no entrega su caudal máximo y su presión máxima simultáneamente.

DIMENSIONES Y PESO

La bomba AQUA PAK AP-5XB presenta un diseño compacto para instalación horizontal en superficie.

Las cotas A, B, C y D corresponden al plano de la ficha técnica. Consulta el documento para verificar la posición exacta de las conexiones y los puntos de fijación.

DOCUMENTACIÓN TÉCNICA

Consulta la ficha técnica y el manual de instalación de las bombas periféricas AQUA PAK Serie AP.

La documentación también muestra las referencias AP-5XP y AP-10XB. Los datos publicados aquí corresponden únicamente a AP-5XB-1127.

CURVA DE RENDIMIENTO

Consulta la curva hidráulica de la bomba periférica AQUA PAK AP-5XB de 1/2 HP para determinar el caudal disponible según la altura de bombeo.

La curva del fabricante identifica esta familia como AP-5X de 1/2 HP. Para seleccionar el equipo, considera el caudal requerido, la altura dinámica total y las pérdidas por fricción.

DESCRIPCIÓN

La Bomba de Agua Periférica AQUA PAK Serie AP de 1/2 HP, modelo AP-5XB-1127, está diseñada para el suministro, transferencia y presurización de agua limpia en aplicaciones residenciales y comerciales.

Su sistema hidráulico periférico de una etapa incorpora un impulsor de aleación de latón con álabes radiales, permitiendo desarrollar presión para sistemas que requieren caudales moderados.

Una de sus principales ventajas es el inserto antibloqueo fabricado en acero inoxidable AISI 304, diseñado para contribuir al buen funcionamiento del impulsor y reducir los problemas de bloqueo.

Su cuerpo hidráulico de hierro fundido con tratamiento anticorrosivo de cataforesis ofrece una construcción robusta, adecuada para aplicaciones de bombeo de agua limpia.

El modelo AP-5XB-1127 incorpora un motor monofásico de 1/2 HP, 127 V y 60 Hz, con protección térmica, aislamiento clase B y protección IP44.

Su desempeño hidráulico permite suministrar 30 L/min a 10 metros, 18,5 L/min a 20 metros y 5 L/min a 30 metros de altura, alcanzando una altura al cierre de 34 metros, según la ficha técnica.

Esta bomba resulta apropiada para sistemas hidroneumáticos pequeños, abastecimiento de viviendas, llenado de tanques y cisternas, así como sistemas de riego de baja demanda compatibles con su rendimiento.

Cuenta con conexiones roscadas de 1" NPT hembra en succión y descarga. Su diseño compacto facilita la instalación horizontal en espacios reducidos.

La AP-5XB es la versión básica de la Serie AP. Incluye un cable eléctrico corto de 30 cm, sin clavija. No debe confundirse con la versión Plus AP-5XP, que incorpora interruptor de encendido y cable con clavija.

CARACTERÍSTICAS

Construcción de la bomba

• Motobomba periférica horizontal de superficie.
• Sistema hidráulico de una etapa.
• Cuerpo fabricado en hierro fundido.
• Tratamiento anticorrosivo de cataforesis.
• Impulsor de aleación de latón.
• Álabes periféricos radiales.
• Inserto antibloqueo de acero inoxidable AISI 304.
• Eje de acero inoxidable AISI 416.
• Sello mecánico de carbón y cerámica.
• Conexiones de 1" NPT hembra.
• Base integrada para fijación horizontal.

Características del motor

• Motor eléctrico asíncrono monofásico.
• Potencia nominal de 1/2 HP (0,37 kW).
• Alimentación eléctrica de 127 V.
• Frecuencia de 60 Hz.
• Corriente nominal de 5 A.
• Motor de dos polos.
• Velocidad nominal de 3450 RPM.
• Motor cerrado y enfriado por ventilador.
• Protección eléctrica IP44.
• Aislamiento clase B.
• Protección térmica incorporada.
• Alto par de arranque.
• Diseñado para servicio continuo dentro de los límites permitidos.

Ventajas del equipo

• Diseño compacto para instalaciones domésticas.
• Capacidad para desarrollar presión con caudales moderados.
• Inserto de acero inoxidable que contribuye a prevenir bloqueos del impulsor.
• Cuerpo robusto de hierro fundido.
• Protección anticorrosiva de cataforesis.
• Motor con protección térmica.
• Fácil integración en sistemas hidroneumáticos con controles compatibles.
• Conexiones hidráulicas estándar de 1 pulgada.

Condiciones de funcionamiento

• Temperatura permitida del agua: 5 a 60 °C.
• Temperatura ambiente: 5 a 40 °C.
• Autoaspiración indicada hasta 8 metros, bajo condiciones adecuadas de cebado e instalación.
• Paso de partículas indicado de hasta 1 mm.
• Diseñada para agua limpia, sin materiales abrasivos.
• Instalación horizontal.
• No debe funcionar en seco.
• No utilizar para aguas residuales, lodos o líquidos inflamables.

Aplicaciones

• Suministro de agua para viviendas.
• Sistemas hidroneumáticos residenciales pequeños.
• Llenado de tinacos y tanques elevados.
• Transferencia de agua desde cisternas.
• Sistemas de riego compatibles con su caudal.
• Abastecimiento de agua en establecimientos comerciales pequeños.
• Sistemas domésticos de distribución de agua limpia.

Presentación del modelo

Componentes incluidos

• Motobomba periférica AQUA PAK AP-5XB-1127.
• Inserto antibloqueo instalado en el cuerpo hidráulico.
• Protección térmica integrada al motor.
• Cable eléctrico de 0,30 metros, sin clavija.

Recomendaciones de instalación

• Instalar la bomba horizontalmente sobre una base firme y nivelada.
• Ubicar el equipo en un lugar seco, ventilado y protegido de inundaciones.
• Verificar que la alimentación sea de 127 V.
• Realizar la conexión eléctrica por personal calificado.
• Incorporar un dispositivo de desconexión y protecciones eléctricas apropiadas.
• Utilizar tubería de succión de diámetro adecuado; el fabricante sugiere 1¼".
• Mantener la tubería de succión corta y con pocas curvas.
• Evitar entradas de aire en las conexiones.
• Instalar una válvula de pie cuando corresponda.
• Realizar el cebado inicial antes de encender la bomba.
• No permitir el funcionamiento en seco.
• Verificar la correcta conexión a tierra.
• No apoyar el peso de las tuberías sobre la motobomba.
• Seleccionar el equipo de acuerdo con el caudal y la altura dinámica total requeridos.
• Seguir las recomendaciones del manual AQUA PAK Serie AP.
