Bomba de Agua Presurizadora Automatica Modelo AP de 1/2Hp, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características de la bomba presurizadora automática digital AQUA PAK Serie AP-MATIC, modelo AP-MATIC-50/1127.

El equipo trabaja con velocidad constante y control automático de arranque y parada. El ajuste de presión no significa que sea un presurizador de velocidad variable.

RENDIMIENTO HIDRÁULICO

Caudal suministrado por la AQUA PAK AP-MATIC-50/1127 de 1/2 HP a diferentes alturas de bombeo.

Datos de la ficha técnica a 3450 RPM y 60 Hz. El caudal disminuye cuando aumenta la altura dinámica total de la instalación.

DIMENSIONES Y PESO

Diseño compacto de instalación horizontal con controlador electrónico integrado.

Debe reservarse espacio adicional para las conexiones, ventilación del motor y acceso al panel digital.

DOCUMENTACIÓN TÉCNICA

Consulta los documentos de la bomba presurizadora automática AQUA PAK AP-MATIC.

Antes de modificar los parámetros del controlador, consulta el manual de instalación. Los ajustes deben respetar las condiciones hidráulicas de la instalación.

CURVA DE RENDIMIENTO

Consulta la curva de rendimiento hidráulico AQUA PAK AP-MATIC-50/1127 para determinar el caudal disponible a diferentes alturas de presión.

La altura máxima se obtiene a caudal prácticamente nulo. Para seleccionar el equipo, considera la presión de entrada, el caudal requerido y las pérdidas por fricción.

VIDEO INFORMATIVO

Video institucional de Altamira Water. Para conocer las especificaciones propias de AP-MATIC, consulta la ficha técnica de este producto.

DESCRIPCIÓN

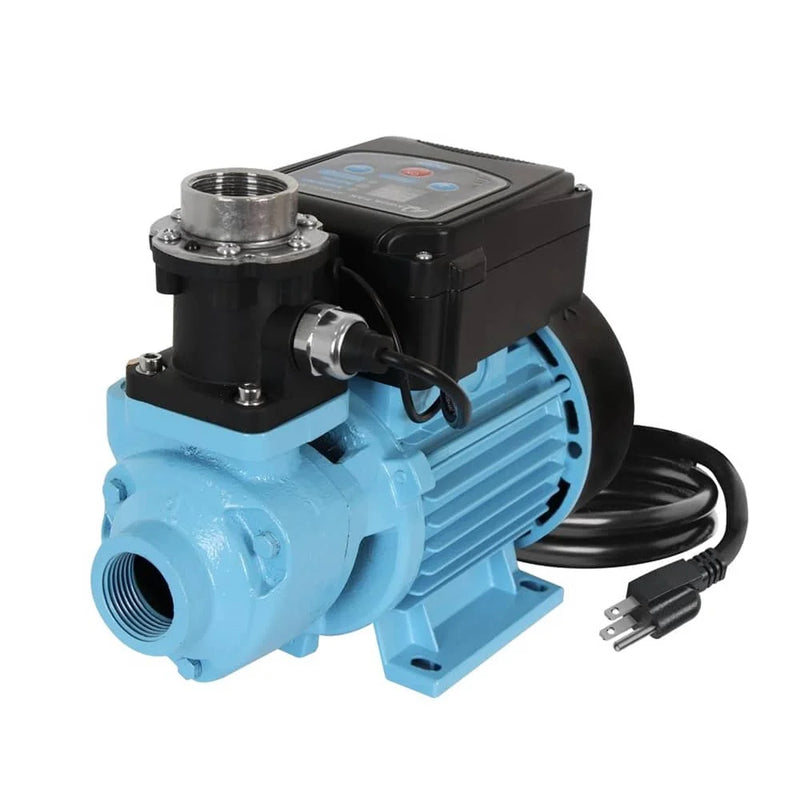

La Bomba de Agua Presurizadora Automática Digital AQUA PAK AP-MATIC-50/1127 de 1/2 HP está diseñada para mejorar la presión de agua en viviendas, apartamentos, locales comerciales y pequeños sistemas hidráulicos.

Este equipo combina una bomba periférica autoaspirante con un controlador electrónico integrado, permitiendo automatizar el arranque y parada de la bomba según las condiciones de presión y flujo del sistema.

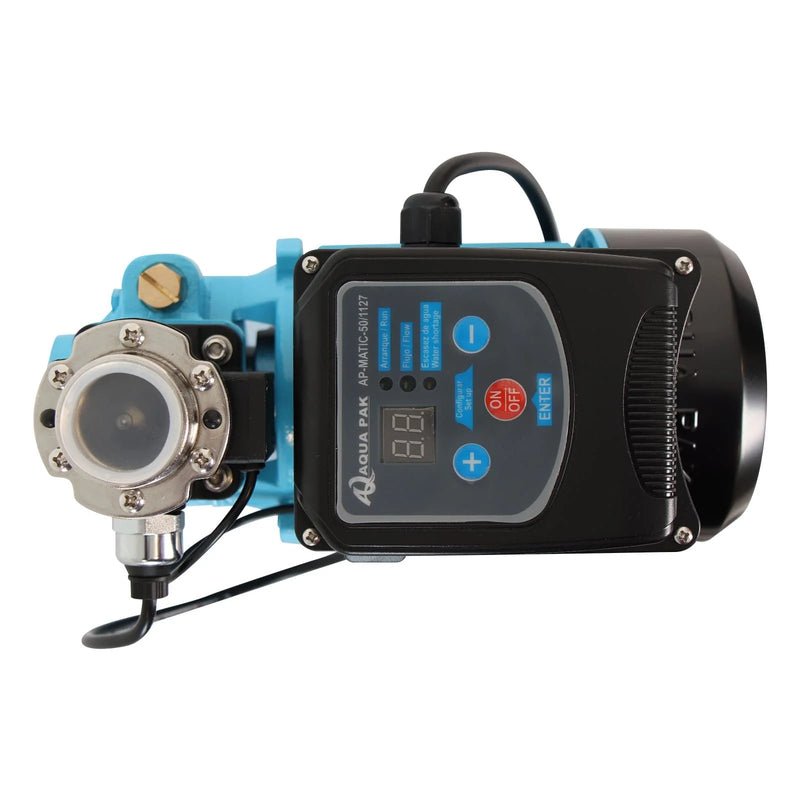

Su principal característica es el panel digital ubicado en la parte superior, que permite monitorear la presión y los estados de funcionamiento, además de configurar los parámetros de arranque y límite superior de presión.

El controlador incorpora indicadores de arranque, circulación de agua y escasez de suministro, facilitando la supervisión del equipo durante su operación.

También incluye protección electrónica contra trabajo en seco, función de protección por sobrepresión y válvula de retención incorporada, contribuyendo al funcionamiento seguro del sistema hidráulico.

La bomba integra un motor monofásico de 1/2 HP, 127 V y 60 Hz, con protección IP44, aislamiento clase F y protección térmica.

Su cuerpo hidráulico está fabricado en hierro fundido con tratamiento de cataforesis, acompañado de un impulsor de latón, eje de acero inoxidable AISI 304 y sello mecánico de cerámica y grafito.

El modelo AP-MATIC-50/1127 entrega 28,4 L/min a 10 metros, 18 L/min a 20 metros y 8,5 L/min a 30 metros de altura, de acuerdo con su ficha técnica.

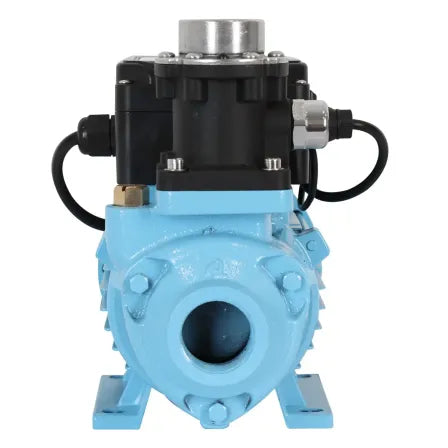

Su diseño compacto, con conexiones de 1" en succión y 1" en descarga, facilita la instalación en sistemas domésticos de abastecimiento y presión.

La bomba se suministra con controlador digital integrado y cable tomacorriente de 1 metro, ofreciendo una solución de presurización automática sin necesidad de adquirir por separado un controlador básico de arranque y parada.

CARACTERÍSTICAS

Controlador digital automático

• Panel electrónico integrado en la bomba.
• Display de monitoreo en tiempo real.
• Visualización digital de la presión del sistema.
• Indicador de arranque y funcionamiento.
• Indicador de flujo de agua.
• Indicador de escasez de agua.
• Configuración de presión de arranque.
• Ajuste del límite superior de presión.
• Botones de configuración positiva y negativa (+ / -).
• Botón de encendido y apagado.
• Protección contra funcionamiento en seco.
• Protección electrónica por sobrepresión.
• Restablecimiento de configuración de fábrica.
• Función preventiva contra bloqueo por inactividad, según el manual del controlador.

Construcción hidráulica

• Motobomba periférica de superficie.
• Cuerpo hidráulico de hierro fundido.
• Tratamiento anticorrosivo por cataforesis.
• Impulsor fabricado en aleación de latón.
• Eje de acero inoxidable AISI 304.
• Sello mecánico de cerámica y grafito.
• Inserto antibloqueo.
• Válvula check incorporada.
• Descarga con componentes de acero inoxidable.
• Succión y descarga de 1" NPT.

Características del motor

• Motor eléctrico asíncrono monofásico.
• Potencia nominal de 1/2 HP (0,37 kW).
• Alimentación de 127 V.
• Frecuencia nominal de 60 Hz.
• Corriente nominal de 5,2 A.
• Motor de dos polos.
• Velocidad nominal de 3450 RPM.
• Motor cerrado, refrigerado por aire.
• Carcasa de aluminio fundido.
• Bobinado de cobre.
• Grado de protección IP44.
• Aislamiento eléctrico clase F.
• Protección térmica incorporada.
• Diseñado para servicio continuo dentro de los límites indicados.

Ventajas del equipo

• Automatiza el suministro de presión de agua.
• Permite configurar parámetros de arranque y presión superior.
• Incluye pantalla digital para supervisar el funcionamiento.
• Facilita la detección de falta de agua.
• Integra controlador y bomba en un solo equipo.
• Incluye válvula de retención.
• Incorpora protección térmica del motor.
• Diseño compacto para espacios reducidos.
• Conexiones hidráulicas estándar de 1 pulgada.

Condiciones de funcionamiento

• Temperatura máxima del agua: 40 °C.
• Temperatura ambiente máxima: 40 °C.
• Rango de pH: entre 6 y 8.
• Autoaspiración máxima indicada: 8 metros.
• Bombeo de agua limpia, libre de sólidos abrasivos.
• Instalación horizontal sobre superficie firme.
• Funcionamiento a velocidad constante.
• No debe operar sin agua.
• La autoaspiración requiere correcto cebado y condiciones hidráulicas apropiadas.

Aplicaciones

• Aumento de presión en viviendas.
• Sistemas de agua en apartamentos.
• Presurización de uno o pocos puntos de consumo, según caudal.
• Mejoramiento de presión en duchas y grifos.
• Alimentación de calentadores de paso compatibles.
• Sistemas hidroneumáticos pequeños.
• Transferencia de agua desde cisternas.
• Llenado de tanques elevados.
• Suministro de agua para pequeños comercios.

Componentes incluidos

• Motobomba AQUA PAK Serie AP-MATIC.
• Controlador electrónico integrado.
• Display digital y botones de configuración.
• Válvula de retención integrada al equipo.
• Cable tomacorriente de 1 metro.

Recomendaciones de instalación

• Instalar horizontalmente sobre una base firme y nivelada.
• Ubicar en un espacio seco y ventilado.
• Mantener el controlador protegido contra contacto con agua.
• Verificar alimentación eléctrica de 127 V.
• Utilizar conexión eléctrica con tierra física.
• Incorporar protecciones eléctricas apropiadas.
• Se recomienda protección diferencial de hasta 30 mA según el manual.
• Utilizar una tubería de succión de diámetro adecuado; se sugiere 1¼".
• Mantener la tubería de succión corta, con uniones herméticas.
• Instalar válvula de pie cuando la bomba tome agua desde una cisterna inferior.
• Cebar correctamente la bomba antes del arranque.
• Asegurar que exista suministro de agua suficiente.
• Configurar los parámetros del controlador según la presión requerida.
• No establecer una presión superior a la capacidad hidráulica real de la bomba.
• Evitar ciclos de arranque excesivamente frecuentes.
• No utilizar para aguas residuales, líquidos inflamables o con sólidos.
• Seguir el manual AQUA PAK AP-MATIC para la puesta en marcha.
