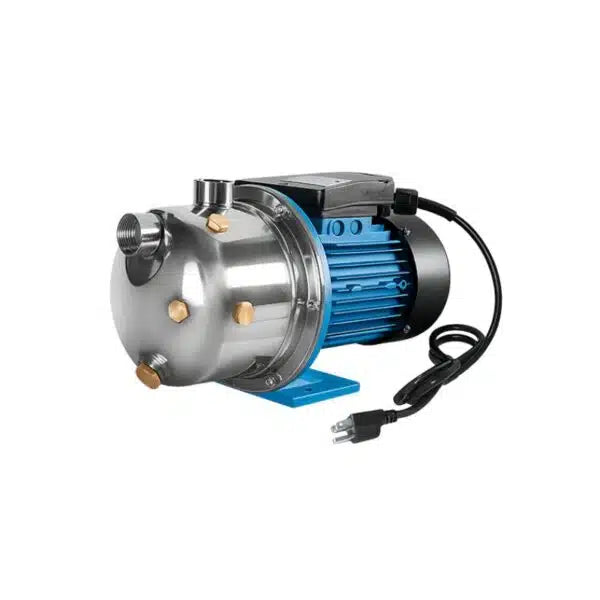

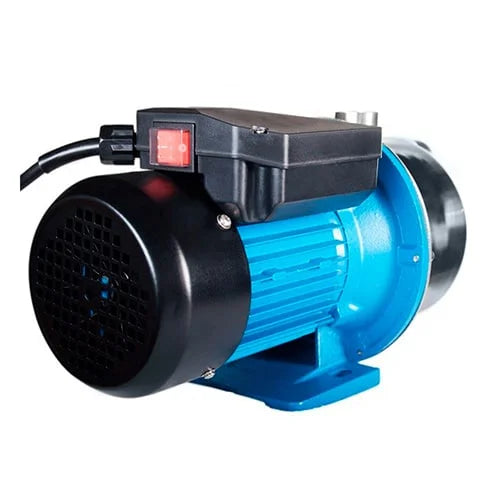

Bomba de Agua Tipo Jet Modelo FIX de 1 a 1.5 Hp, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características generales de las bombas centrífugas horizontales tipo JET AQUA PAK Serie FIX, disponibles en 1 y 1.5 HP.

TABLA DE MODELOS

Compara las dos referencias AQUA PAK Serie FIX según potencia, consumo eléctrico, conexiones y presión máxima de bombeo.

La presión al cierre corresponde a la altura máxima con caudal prácticamente nulo. No representa un punto de funcionamiento continuo.

RENDIMIENTO HIDRÁULICO

Caudal suministrado por las bombas AQUA PAK FIX10E y FIX15E a diferentes alturas de bombeo.

Datos de la ficha técnica AQUA PAK a 3450 RPM y 60 Hz. Los caudales corresponden a cada altura indicada, no a caudales máximos simultáneos.

DIMENSIONES Y PESOS

Ambos modelos comparten las mismas dimensiones exteriores principales. La diferencia física más importante es el peso.

Dimensiones según el plano del fabricante. La cota D del esquema es de 162 mm para ambas referencias.

DOCUMENTACIÓN TÉCNICA

Consulta los documentos de las bombas centrífugas tipo JET AQUA PAK Serie FIX para conocer especificaciones, rendimiento, instalación y mantenimiento.

La ficha técnica incluye también FIX05E y FIX15E/3230. Este producto agrupa únicamente las versiones monofásicas FIX10E y FIX15E de 127 V.

CURVAS DE RENDIMIENTO

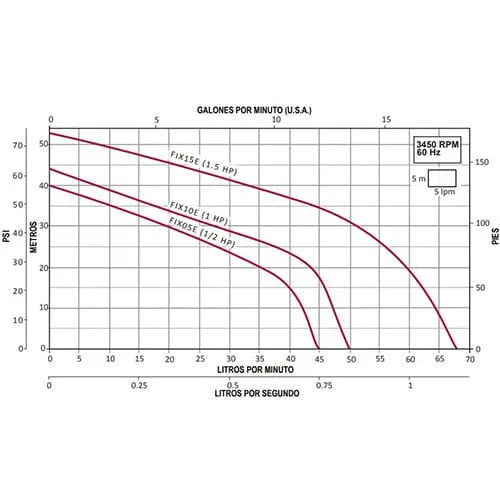

Consulta las curvas hidráulicas de las bombas centrífugas tipo JET AQUA PAK FIX10E de 1 HP y FIX15E de 1.5 HP.

Las curvas muestran la relación entre el caudal de agua y la altura de bombeo, a una velocidad de referencia de 3450 RPM y frecuencia de 60 Hz.

La capacidad de autoaspiración de hasta 9 metros no debe confundirse con la altura máxima de descarga. El rendimiento real depende del nivel del agua, las pérdidas por fricción y la altura dinámica total.

DESCRIPCIÓN

Las Bombas de Agua Centrífugas Horizontales Tipo JET AQUA PAK Serie FIX de 1 a 1.5 HP están diseñadas para el bombeo, suministro y presurización de agua limpia en aplicaciones residenciales y comerciales.

Su principal característica es el cuerpo hidráulico fabricado en acero inoxidable AISI 304, que ofrece resistencia a la oxidación y reduce el contacto del agua con materiales susceptibles a la corrosión.

La Serie FIX incorpora un sistema hidráulico tipo JET con tecnología Venturi, que permite la autoaspiración de agua desde fuentes ubicadas por debajo de la bomba, con una capacidad indicada de hasta 9 metros a nivel del mar, bajo las condiciones de instalación apropiadas.

La familia incluye dos modelos: FIX10E de 1 HP y FIX15E de 1.5 HP, ambos con motor monofásico de 127 V y 60 Hz.

El modelo FIX10E desarrolla una altura al cierre de 44 metros y entrega 43 L/min a 20 mca. Por su parte, la versión FIX15E alcanza una altura al cierre de 54 metros y suministra 59 L/min a 20 mca, según la ficha técnica.

La construcción del equipo incorpora impulsor y difusor de tecnopolímero Noryl, eje de acero inoxidable AISI 416 y sello mecánico de cerámica y carbón, ofreciendo una solución eficiente para el manejo de agua limpia.

Los modelos incluyen motor cerrado enfriado por aire, protección IP44, aislamiento clase F y protección térmica incorporada, para funcionamiento continuo dentro de los límites indicados por AQUA PAK.

Son ideales para sistemas hidroneumáticos, suministro de agua en viviendas, riego por aspersión y llenado de depósitos o tanques, entre otras instalaciones compatibles con su rendimiento.

Ambas cuentan con conexiones hidráulicas de 1" en succión y 1" en descarga, además de 1.5 metros de cable eléctrico con clavija e interruptor de encendido y apagado integrado.

CARACTERÍSTICAS

Construcción de la bomba

• Bomba centrífuga horizontal de superficie tipo JET.
• Sistema Venturi para funcionamiento autoaspirante.
• Cuerpo hidráulico fabricado en acero inoxidable AISI 304.
• Impulsor fabricado en tecnopolímero Noryl (PPO).
• Difusor fabricado en tecnopolímero Noryl (PPO).
• Eje de acero inoxidable AISI 416.
• Sello mecánico de cerámica y carbón.
• Succión y descarga de 1 pulgada.
• Construcción diseñada para el bombeo de agua limpia.

Características del motor

• Motor asíncrono monofásico.
• Potencias de 1 y 1.5 HP.
• Alimentación eléctrica de 127 V.
• Frecuencia de 60 Hz.
• Motor de dos polos.
• Velocidad de 3450 RPM.
• Motor cerrado y enfriado por aire.
• Carcasa de aluminio.
• Protección IP44.
• Aislamiento eléctrico clase F.
• Protección térmica incorporada.
• Servicio continuo según las condiciones del fabricante.

Sistema de autoaspiración

• Sistema hidráulico tipo JET con efecto Venturi.
• Autoaspiración de hasta 9 metros a nivel del mar.
• Adecuado para fuentes de agua ubicadas por debajo de la bomba.
• Requiere cebado inicial antes de su funcionamiento.
• Se recomienda instalar válvula de pie para facilitar el cebado y mantener la tubería llena.
• La capacidad real de succión disminuye con la altitud y las pérdidas de carga.

Condiciones de operación

• Temperatura del agua: entre 4 y 35 °C.
• Posición de trabajo: horizontal.
• Bombeo de agua limpia, sin sólidos abrasivos ni sustancias incompatibles.
• Funcionamiento en un ambiente seco y ventilado.
• No permitir que la bomba funcione sin agua.
• Seleccionar la referencia según el caudal y la altura dinámica total requeridos.

Aplicaciones

• Suministro de agua para viviendas.
• Sistemas hidroneumáticos residenciales.
• Sistemas de presión con controles compatibles.
• Riego por aspersión.
• Llenado de depósitos y tanques elevados.
• Abastecimiento de agua desde cisternas.
• Transferencia de agua limpia en aplicaciones comerciales.

Diferencias entre los modelos

Accesorios incluidos

• Motobomba AQUA PAK Serie FIX según modelo.
• Cable eléctrico de 1.5 metros.
• Clavija para conexión eléctrica.
• Interruptor de encendido y apagado integrado.

Recomendaciones de instalación

• Instalar la bomba horizontalmente sobre una superficie estable.
• Ubicarla lo más cerca posible del nivel del agua.
• Mantener la tubería de succión corta y con pocas curvas.
• Utilizar tubería de succión de diámetro apropiado; el fabricante sugiere 1.25 pulgadas.
• Instalar válvula de pie cuando corresponda a la instalación.
• Verificar que las uniones de succión no permitan la entrada de aire.
• Llenar el cuerpo hidráulico de agua antes del primer arranque.
• No utilizar la bomba para trabajar en seco.
• Verificar que la alimentación eléctrica sea de 127 V.
• Instalar una conexión a tierra adecuada.
• Evitar la exposición directa a lluvia e inundaciones.
• Garantizar la ventilación del motor.
• Seguir el manual de instalación AQUA PAK Serie FIX.
