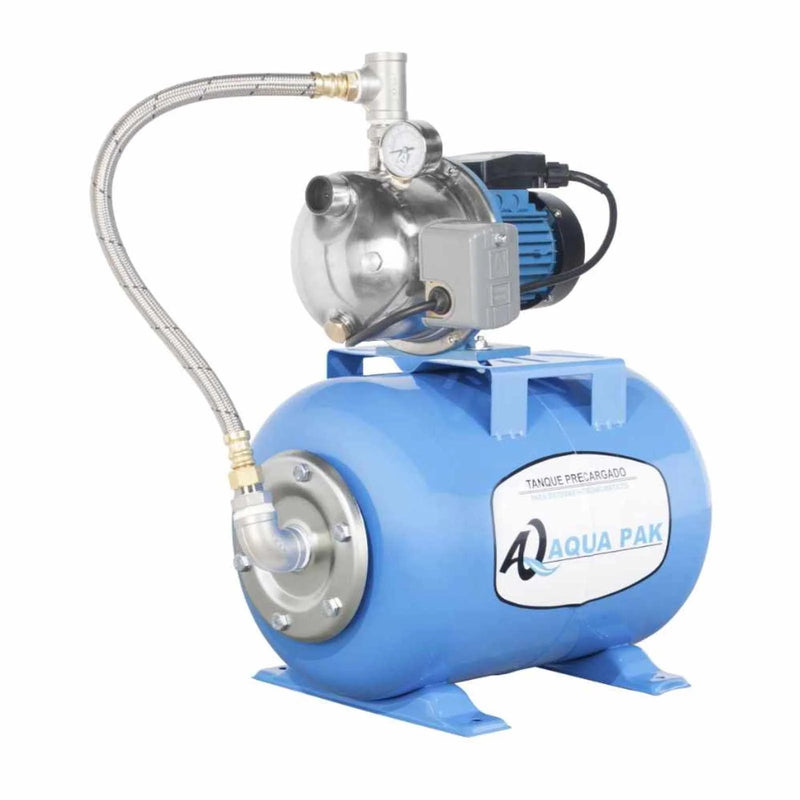

Equipo Hidroneumático con Bomba Tipo Jet de 1 Hp con tanque de 50 Litros, Aqua pak

DESCRIPCIÓN

El Equipo Hidroneumático AQUA PAK con Bomba Tipo Jet de 1 HP y Tanque de 50 Litros es un sistema de presurización automático diseñado para mejorar el suministro de agua en viviendas, comercios y pequeñas instalaciones.

Incorpora una bomba centrífuga autoaspirante AQUA PAK Serie FIX10E de 1 HP, equipada con cuerpo de acero inoxidable AISI 304, junto con un tanque hidroneumático horizontal de membrana de 50 litros. El sistema funciona automáticamente mediante un interruptor de presión que arranca y detiene la bomba según el consumo de agua.

El equipo ofrece un caudal de 43 L/min a 30 PSI y está recomendado para instalaciones de aproximadamente 3 a 4 baños o hasta 12 llaves, dependiendo del consumo simultáneo y las condiciones hidráulicas de la instalación.

Se entrega totalmente ensamblado y acompañado de accesorios para facilitar su instalación, ofreciendo una solución práctica para el abastecimiento y la presurización de agua limpia.

ESPECIFICACIONES TÉCNICAS

Características del equipo hidroneumático AQUA PAK PRES-FIX10E-50L.

*El conjunto se identifica comercialmente con alimentación de 115 V. La ficha individual de la bomba FIX10E indica 127 V. Verificar la placa eléctrica del equipo antes de conectarlo.

TABLA DE MODELOS

Características del equipo hidroneumático AQUA PAK con bomba FIX10E y tanque horizontal de membrana de 50 litros.

La presión del interruptor corresponde a los puntos nominales de arranque y parada. El caudal de 43 L/min está indicado a una presión de 30 PSI. *Confirmar el voltaje en la placa. En dispositivos móviles, desliza horizontalmente para ver todas las columnas.

CARACTERÍSTICAS

Bomba AQUA PAK Serie FIX10E

• Bomba centrífuga horizontal autoaspirante tipo Jet.
• Potencia nominal de 1 HP.
• Cuerpo hidráulico en acero inoxidable AISI 304.
• Impulsor y difusor fabricados en tecnopolímero Noryl (PPO).
• Eje en acero inoxidable AISI 416.
• Sello mecánico de cerámica y carbón.
• Sistema de autoaspiración mediante Venturi.
• Altura máxima de aspiración indicada de hasta 9 metros a nivel del mar, bajo condiciones apropiadas.
• Motor cerrado y enfriado por aire.
• Motor asíncrono de dos polos.
• Grado de protección IP44.
• Aislamiento clase F.
• Protección térmica incorporada.
• Servicio continuo dentro de las condiciones de operación del fabricante.

Tanque hidroneumático de 50 litros

• Tanque horizontal con membrana.
• Capacidad nominal de 50 litros.
• Fabricado en acero al carbón.
• Presión máxima de operación de 86 PSI.
• Montaje de la bomba sobre el tanque.
• Almacena agua bajo presión para reducir los arranques frecuentes de la bomba.
• Diseño compacto que facilita su instalación en espacios residenciales y comerciales.

Sistema de control

• Presurizador de velocidad constante.
• Arranque y parada automáticos mediante interruptor de presión.
• Rango de trabajo nominal de 20 a 40 PSI.
• Equipo completamente ensamblado.
• Sistema con una sola motobomba.
• Configuración tradicional con tanque de presión y bomba Jet.

Accesorios incluidos

• Switch flotador.
• Válvula de pie con retención (pie-check).
• Cinta de teflón para instalación.
• Un metro de cable de alimentación con clavija.

Aplicaciones

• Presurización de agua en viviendas.
• Abastecimiento de instalaciones de 3 a 4 baños, según demanda.
• Suministro de agua en pequeños establecimientos comerciales.
• Llenado de depósitos y tanques elevados.
• Transferencia de agua limpia.
• Sistemas de riego por aspersión.
• Sistemas hidroneumáticos domésticos y comerciales.

RANGO DE OPERACIÓN

• Caudal de referencia: 43 L/min a 30 PSI.
• Altura máxima de la bomba FIX10E: 44 mca, aproximadamente.
• Interruptor de presión: 20 - 40 PSI.
• Temperatura admisible del agua: 4 °C a 35 °C.
• Autoaspiración: hasta 9 mca a nivel del mar, bajo condiciones adecuadas.
• Líquido bombeado: agua limpia.

La altura máxima y el caudal máximo no se alcanzan simultáneamente. El rendimiento depende de la altura de aspiración, pérdidas por fricción y condiciones de instalación.

DOCUMENTACIÓN TÉCNICA

Consulta la documentación de la bomba AQUA PAK FIX10E para revisar especificaciones, curvas hidráulicas, instalación y mantenimiento.

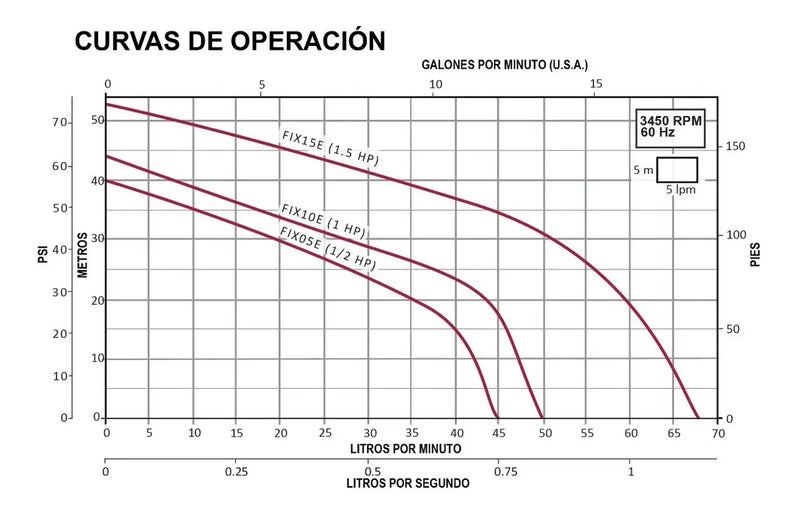

CURVA DE RENDIMIENTO

Consulta las curvas hidráulicas de las bombas AQUA PAK Serie FIX. Para este equipo corresponde la curva identificada como FIX10E (1 HP), que representa la relación entre caudal y altura de bombeo.

Haz clic en la imagen para ampliar la curva.
