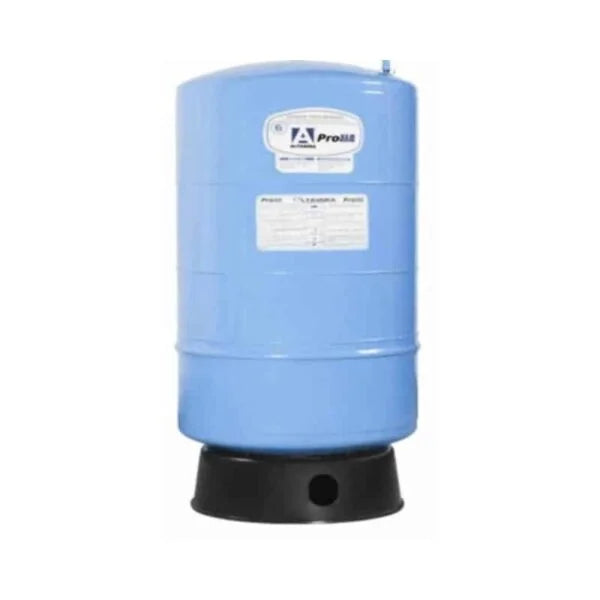

Tanque Hidroneumático Precargado de Diafragma de 45 a 119 Gal, Aqua Pak

ESPECIFICACIONES TÉCNICAS

Características generales de los tanques hidroneumáticos precargados ALTAMIRA Serie PRO XLB.

TABLA DE MODELOS

Compara las cuatro referencias de tanques hidroneumáticos ALTAMIRA PRO XLB según su capacidad, dimensiones, conexión y peso.

Los litros son equivalencias aproximadas de la capacidad nominal en galones. Las dimensiones corresponden al diámetro exterior y la altura total del tanque. En celulares, desliza horizontalmente para ver todas las columnas.

ENTREGA VOLUMÉTRICA

La entrega volumétrica representa la cantidad aproximada de agua disponible entre el arranque y la parada de la bomba, según la configuración de presión del sistema hidroneumático.

Los valores de entrega volumétrica se indican en galones y corresponden a condiciones de operación específicas. Pueden variar según la precarga, los ajustes del presostato, la temperatura y las condiciones reales de la instalación.

DOCUMENTACIÓN TÉCNICA

Consulta la documentación de los tanques hidroneumáticos ALTAMIRA Serie PRO XLB para revisar materiales, capacidades, dimensiones, conexiones y entrega volumétrica.

La documentación incluye más referencias de la familia. Para este producto corresponden únicamente ALTAPRO XLB45, XLB65, XLB86 y XLB119.

DESCRIPCIÓN

Los Tanques Hidroneumáticos Precargados de Diafragma ALTAMIRA Serie PRO XLB de 45 a 119 Galones están diseñados para almacenar agua bajo presión y mejorar el funcionamiento de sistemas hidroneumáticos domésticos, comerciales e industriales.

Su sistema de diafragma parabólico reforzado de caucho y butilo permite separar el agua de la cámara de aire, ayudando a mantener una reserva de agua presurizada y a reducir los arranques frecuentes de la bomba.

Incorporan un cuerpo exterior fabricado en acero al carbono, con revestimiento interno de polipropileno y un codo hidráulico de acero inoxidable AISI 304, diseñado para evitar que el agua almacenada entre en contacto con superficies susceptibles a la oxidación.

Disponibles en capacidades de 45, 65, 86 y 119 galones, equivalentes aproximadamente a 170, 246, 326 y 450 litros, respectivamente.

Los tanques PRO XLB están diseñados para trabajar con una presión máxima de 125 PSI y cuentan con una precarga de fábrica de 38 PSI, que debe verificarse y ajustarse según las condiciones del sistema.

Gracias a su recubrimiento protector y resistencia a la humedad, rayos UV y ambientes salinos, son una alternativa para instalaciones interiores y exteriores, incluidas zonas costeras.

CARACTERÍSTICAS

Construcción del tanque

• Tanque hidroneumático vertical precargado.
• Cuerpo exterior construido en acero al carbono.
• Diafragma moldeado en caucho y butilo.
• Diseño de diafragma parabólico con refuerzo central para reducir la fatiga.
• Revestimiento interno en polipropileno.
• Codo hidráulico fabricado en acero inoxidable AISI 304.
• Válvula metálica de precarga.
• Base plástica resistente a impactos y corrosión.
• Recubrimiento exterior protector contra humedad y exposición ambiental.
• Acabado azul característico de la Serie PRO XLB.

Ventajas del sistema

• Ayuda a reducir los ciclos de arranque y parada de la bomba.
• Mantiene una reserva de agua presurizada para el sistema.
• Amortigua las variaciones de presión durante el consumo.
• Puede contribuir a reducir el desgaste ocasionado por arranques frecuentes.
• El diseño interno evita que el agua entre en contacto directo con el acero al carbono del cuerpo exterior.
• Construcción adecuada para sistemas hidroneumáticos residenciales y comerciales.
• Diferentes capacidades para adaptarse a la demanda de agua de cada instalación.

Resistencia a condiciones ambientales

• Acabado diseñado para mayor resistencia a la intemperie.
• Protección frente a la exposición solar y rayos ultravioleta.
• Mayor resistencia a ambientes húmedos y salinos.
• Recubrimiento protector a base de zinc, formulado para dificultar la corrosión del cuerpo.
• Base de plástico resistente a impactos.
• Adecuados para zonas costeras siguiendo las recomendaciones de instalación del fabricante.

Condiciones de operación

• Presión máxima de trabajo: 125 PSI.
• Precarga de fábrica: 38 PSI.
• Temperatura máxima del agua: 49 °C.
• Temperatura ambiente máxima: 52 °C.
• Instalación vertical.
• Conexión hidráulica de 1 1/4" NPT hembra.
• La presión de precarga debe ajustarse según el sistema de bombeo.
• El volumen útil depende del rango de presiones de trabajo.

Aplicaciones

• Sistemas hidroneumáticos residenciales.
• Equipos de presión para edificios y comercios.
• Sistemas de suministro de agua potable compatibles.
• Sistemas de purificación y tratamiento de agua.
• Instalaciones industriales de presurización.
• Redes de suministro de agua que requieren reserva presurizada.
• Equipos de bombeo con control por presostato.

Recomendaciones de instalación

• Instalar el tanque en posición vertical sobre una superficie firme y nivelada.
• Verificar la precarga con el tanque sin presión de agua antes de operar.
• Ajustar la precarga según la presión de arranque del sistema.
• No superar la presión máxima de trabajo de 125 PSI.
• Seleccionar la capacidad según el caudal de la bomba y los ciclos de trabajo deseados.
