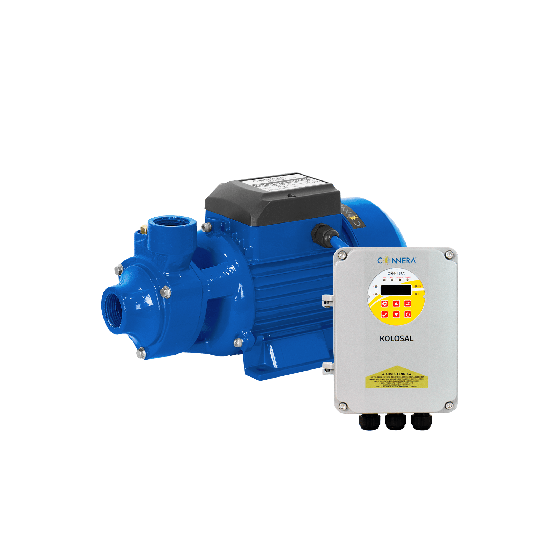

Bomba de Agua Periferica Solar Modelo KOLOSAL de 48 V, Connera

ESPECIFICACIONES TÉCNICAS

Características de la bomba de agua periférica solar de superficie CONNERA Serie KOLOSAL AP, modelo KOLOS-AP550X-48 de 550 W y 48 VDC.

El voltaje máximo de entrada es de 100 VDC y no debe superarse, incluso considerando el voltaje de circuito abierto de los paneles. El rango operativo publicado es de 24 a 90 VDC.

TABLA DE MODELO

Especificaciones eléctricas del sistema solar de superficie CONNERA KOLOSAL AP.

Los 750 Wp representan la potencia fotovoltaica mínima indicada para el arreglo solar, no la potencia eléctrica nominal de la motobomba.

DIMENSIONES Y PESOS

Dimensiones de la motobomba periférica y del controlador solar MPPT suministrado.

Motobomba

Controlador solar incluido

Las cotas de la motobomba corresponden al plano del fabricante. El controlador debe ubicarse en una posición accesible, seca y ventilada.

DOCUMENTACIÓN TÉCNICA

Consulta la ficha técnica y el manual de instalación de la motobomba periférica solar CONNERA KOLOSAL AP.

En el manual se describen varios sistemas solares. Para esta referencia deben seguirse específicamente las instrucciones de instalación de las motobombas de superficie KOLOS-AP.

CURVA DE RENDIMIENTO

Consulta la curva hidráulica de la bomba solar periférica CONNERA KOLOS-AP550X-48 de 550 W.

La curva permite conocer la relación entre la altura de bombeo y el caudal disponible a la velocidad de referencia de 4000 RPM.

El caudal y la altura máximos no se alcanzan simultáneamente. Los valores indicados son aproximaciones de la curva. El rendimiento real dependerá de la irradiación solar, la potencia fotovoltaica, la altura dinámica total y las pérdidas de carga.

DESCRIPCIÓN

La Bomba de Agua Solar Periférica de Superficie CONNERA KOLOSAL AP de 550 W, modelo KOLOS-AP550X-48, está diseñada para extraer y transferir agua limpia utilizando energía generada por paneles solares.

Su principal ventaja es el sistema de bombeo solar con controlador electrónico MPPT incluido, que permite aprovechar la energía fotovoltaica disponible para ajustar automáticamente la velocidad de la motobomba.

Gracias a su seguimiento continuo del punto de máxima potencia (MPPT), el controlador modifica el funcionamiento del motor en tiempo real según las condiciones de radiación solar, buscando aprovechar mejor la energía disponible.

El equipo incorpora un motor de imanes permanentes de 550 W y trabaja con una alimentación nominal de 48 VDC, dentro de un rango operativo de 24 a 90 VDC.

Para su funcionamiento, el fabricante especifica un arreglo fotovoltaico de al menos 750 Wp. La selección y conexión de los paneles debe garantizar que no se supere el voltaje máximo de entrada de 100 VDC.

La motobomba presenta un cuerpo hidráulico de hierro fundido, impulsor periférico de aleación de bronce e inserto antibloqueo de acero inoxidable, ofreciendo una construcción adecuada para el manejo de agua limpia.

Su diseño hidráulico periférico permite alcanzar una altura máxima aproximada de 50 metros y un caudal máximo cercano a 45 litros por minuto, de acuerdo con la curva publicada por CONNERA.

Incorpora conexiones roscadas de 1" NPT hembra tanto en succión como en descarga, facilitando la integración con tuberías de abastecimiento y transferencia de agua.

El controlador incluido cuenta con una pantalla de monitoreo que permite consultar valores de voltaje de entrada, velocidad del motor, corriente y potencia durante la operación.

También incorpora sistemas de protección contra trabajo en seco, inversión de polaridad, alto y bajo voltaje, sobrecorriente, bloqueo del motor y temperatura elevada del controlador.

La CONNERA KOLOSAL AP es adecuada para llenado de tanques, depósitos, cisternas, suministro de agua en viviendas y fincas, y aplicaciones de bombeo solar de agua limpia compatibles con su rendimiento hidráulico.

Se suministra con motobomba, controlador MPPT, cable conector de 1,7 metros y kit de instalación. Los paneles solares deben seleccionarse por separado.

CARACTERÍSTICAS

Sistema de bombeo solar

• Motobomba periférica de superficie para agua limpia.
• Funciona mediante energía solar en corriente continua.
• Potencia máxima de 550 W.
• Alimentación nominal de 48 VDC.
• Rango operativo de 24 a 90 VDC.
• Voltaje máximo de entrada de 100 VDC.
• Requiere un arreglo de paneles de al menos 750 Wp.
• Motor de imanes permanentes.
• Ajuste de velocidad según la energía solar disponible.
• Controlador MPPT incluido.
• Diseñada para instalación horizontal de superficie.

Controlador electrónico MPPT

• Controlador solar independiente incluido con la motobomba.
• Referencia: R-KOLOS-CTRL-50-4.
• Seguimiento continuo del punto de máxima potencia.
• Regulación de la velocidad en función de la irradiación solar disponible.
• Pantalla de monitoreo en tiempo real.
• Visualización del voltaje de entrada.
• Visualización de velocidad del motor en RPM.
• Visualización de la corriente consumida por el motor.
• Visualización de potencia.
• Botones de navegación y encendido/apagado.
• Indicadores de operación del sistema solar.
• Entradas para controles de nivel externos compatibles, según el manual.
• Grado de protección IP54.

Protecciones incorporadas

• Protección contra trabajo en seco mediante el controlador.
• Protección por conexión inversa de polaridad.
• Protección ante bajo voltaje.
• Protección ante alto voltaje.
• Protección contra sobrecorriente.
• Protección por bloqueo del motor.
• Protección por exceso de temperatura del controlador.
• Indicadores para facilitar la identificación de estados de funcionamiento.

Construcción hidráulica

• Bomba de agua periférica horizontal.
• Cuerpo hidráulico de hierro fundido.
• Impulsor construido en aleación de bronce.
• Álabes periféricos radiales.
• Inserto antibloqueo de acero inoxidable.
• Succión frontal de 1" NPT hembra.
• Descarga superior de 1" NPT hembra.
• Motor de imanes permanentes con ventilación.
• Base inferior para fijación horizontal.
• Diseño compacto para instalaciones de bombeo solar.

Condiciones de funcionamiento

• Líquido permitido: agua limpia.
• El líquido debe estar libre de partículas abrasivas y fibras.
• Temperatura máxima del agua: 35 °C.
• Instalación de superficie, en posición horizontal.
• Ubicación seca y ventilada.
• Evitar la operación sin agua o sin cebado.
• El rendimiento depende de la radiación solar disponible.
• No superar los 100 VDC de entrada del controlador.
• No conectar directamente a una red de 127 o 220 VAC.
• No utilizar para aguas negras, lodos ni líquidos inflamables.

Ventajas del equipo

• Aprovecha la energía solar para el bombeo de agua.
• Incluye controlador MPPT.
• Ajusta automáticamente la velocidad de funcionamiento.
• Permite monitorear los parámetros eléctricos.
• Cuenta con protecciones electrónicas integradas.
• Motor de imanes permanentes.
• Impulsor de aleación de bronce.
• Inserto antibloqueo de acero inoxidable.
• Diseño de superficie de fácil acceso para mantenimiento.
• Incluye accesorios básicos de instalación.

Aplicaciones

• Llenado de tanques de almacenamiento de agua.
• Transferencia de agua desde cisternas.
• Llenado de depósitos elevados.
• Abastecimiento de agua en fincas y parcelas.
• Sistemas solares de suministro residencial.
• Instalaciones rurales con disponibilidad de energía fotovoltaica.
• Aplicaciones agrícolas de transferencia de agua limpia.
• Sistemas comerciales de bombeo solar de baja demanda.
• Alimentación de sistemas de almacenamiento de agua para uso posterior.

Componentes incluidos

• Motobomba solar periférica CONNERA KOLOSAL AP.
• Controlador solar MPPT R-KOLOS-CTRL-50-4.
• Cable conector de 1,7 metros.
• Kit de accesorios de instalación suministrado por el fabricante.

Los paneles solares no forman parte del suministro descrito. Los interruptores de nivel externos, estructuras fotovoltaicas, cableados adicionales y accesorios hidráulicos no deben asumirse incluidos.

Recomendaciones de instalación

• Instalar la bomba horizontalmente sobre una base sólida y nivelada.
• Fijarla mediante tornillos adecuados para evitar movimientos y vibraciones.
• Ubicar la motobomba en un lugar seco, protegido y ventilado.
• Colocar el controlador en un espacio protegido y accesible.
• Dimensionar los paneles solares para una potencia mínima de 750 Wp.
• Comprobar la configuración de los paneles en serie y paralelo antes de conectarlos.
• Verificar que el voltaje de circuito abierto del arreglo nunca supere 100 VDC, incluso en condiciones de baja temperatura.
• Respetar el rango operativo de 24 a 90 VDC.
• Utilizar protecciones y conductores apropiados para sistemas fotovoltaicos en corriente continua.
• Seguir el diagrama de conexiones del controlador.
• No conectar la motobomba directamente a la red eléctrica doméstica.
• Colocar la motobomba lo más cerca posible de la fuente de agua.
• Utilizar tubería de succión de diámetro igual o mayor a 1".
• Mantener la tubería de succión hermética.
• Se recomienda una pendiente ascendente de succión de al menos 2%.
• Si la altura de aspiración supera 4 metros, evaluar una tubería de mayor diámetro.
• Mantener el extremo de succión sumergido al menos 0,5 metros, según el manual.
• Utilizar una válvula de pie adecuada.
• Cebar completamente la bomba antes de ponerla en marcha.
• Nunca permitir que funcione sin agua.
• Instalar controles de nivel externos cuando el sistema los requiera.
• No transmitir el peso de las tuberías al cuerpo de la bomba.
• Verificar que la descarga permita evacuar el caudal requerido sin pérdidas excesivas de presión.
• Realizar la instalación eléctrica e hidráulica mediante personal calificado.
• Seguir el manual CONNERA KOLOSAL AP antes de la puesta en marcha.
