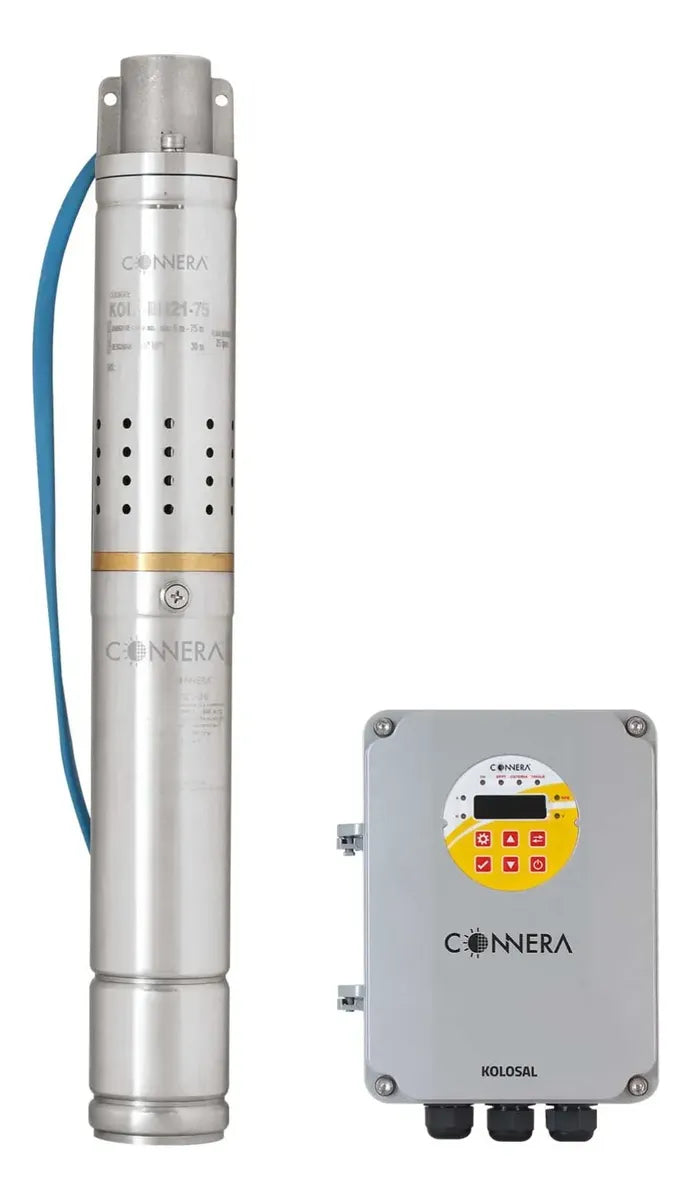

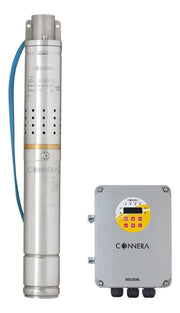

Bomba de Agua Tipo Lapicero Solar Serie KOLOS 2, Connera

ESPECIFICACIONES TÉCNICAS

Características de la bomba solar sumergible CONNERA KOLOSAL 2, modelo KOLOS2-75-21-H.

TABLA DE MODELOS

Especificaciones eléctricas e hidráulicas de la bomba solar CONNERA KOLOSAL 2.

Wp: potencia pico del arreglo fotovoltaico. Hmax: altura máxima a caudal prácticamente nulo. La entrega real de agua dependerá de la radiación solar, la altura dinámica total y las pérdidas de carga.

DIMENSIONES Y PESOS

Motobomba KOLOS2-75-21-H

Controlador solar KOL2-C21-36

DOCUMENTACIÓN TÉCNICA

Consulta los documentos oficiales CONNERA para revisar el desempeño, las conexiones eléctricas, la selección de paneles solares y las instrucciones de instalación.

Ambos documentos corresponden a la serie KOLOSAL 2. No utilizar documentación de KOLOSAL X, que pertenece a otra línea de bombas solares.

CURVA DE RENDIMIENTO

La curva hidráulica de la bomba solar CONNERA KOLOS2-75-21-H muestra la relación entre el caudal suministrado y la altura total de bombeo.

El modelo desarrolla una altura máxima aproximada de 75 metros y alcanza un caudal cercano a 25 L/min en condiciones de muy baja altura de bombeo.

La altura máxima y el caudal máximo no se alcanzan simultáneamente. La profundidad máxima de inmersión de 30 m no debe confundirse con la altura máxima de bombeo de 75 m.

DESCRIPCIÓN

La Bomba de Agua Solar Sumergible Tipo Lapicero CONNERA Serie KOLOSAL 2 de 2 pulgadas es un sistema de bombeo diseñado para extraer y suministrar agua limpia desde pozos mediante energía solar fotovoltaica.

El modelo KOLOS2-75-21-H incorpora un motor de imanes permanentes de 210 W y un sistema hidráulico de rotor helicoidal, ideal para aplicaciones que requieren elevar agua a alturas considerables con caudales moderados.

Gracias a su diámetro nominal de 2 pulgadas, su diseño compacto permite instalarla en pozos de diámetro reducido, utilizando un ademe compatible desde 3 pulgadas.

Incluye un controlador solar con tecnología MPPT, que ajusta el funcionamiento del motor en tiempo real de acuerdo con la energía disponible de los paneles, aprovechando las variaciones de radiación solar durante el día.

Su construcción incorpora acero inoxidable AISI 201, rotor helicoidal de acero inoxidable y caucho EPDM, ofreciendo una solución confiable para el abastecimiento de agua en aplicaciones rurales, agrícolas y ganaderas.

El sistema incluye motobomba, motor, controlador, 2 metros de cable plano sumergible y kit de instalación, facilitando su integración en sistemas de bombeo solar.

Es una alternativa para proyectos de abastecimiento en fincas, viviendas rurales y lugares donde se busca aprovechar la energía solar para el suministro de agua.

CARACTERÍSTICAS

Construcción de la bomba

• Bomba sumergible tipo lapicero de 2 pulgadas.
• Diseño hidráulico con rotor helicoidal.
• Motor de imanes permanentes de alta eficiencia.
• Cuerpo hidráulico en acero inoxidable AISI 201.
• Carcasa del motor fabricada en acero inoxidable AISI 201.
• Rotor helicoidal de acero inoxidable 201 y caucho EPDM.
• Guardacable y rejilla de succión en acero inoxidable AISI 201.
• Descarga roscada de 0.75" NPT hembra.
• Diseño compacto y ligero.
• Adecuada para pozos de diámetro reducido.

Controlador solar MPPT

• Controlador electrónico solar incluido con el sistema.
• Alimentación mediante corriente continua procedente de paneles fotovoltaicos compatibles.
• Tecnología de seguimiento MPPT continuo.
• Ajuste de la velocidad de la bomba según la radiación solar disponible.
• Monitoreo de parámetros de funcionamiento.
• Posibilidad de ajuste de las revoluciones del motor.
• Voltaje nominal de entrada de 36 Vcc.
• Rango de operación de 20 a 52 Vcc.
• Voltaje máximo permitido de 60 Vcc.
• Carcasa de aluminio.
• Protección IP54 del controlador.

Protecciones incorporadas

• Protección contra trabajo en seco.
• Protección contra conexión inversa.
• Protección por alto voltaje.
• Protección por bajo voltaje.
• Protección contra sobrecorriente.
• Protección contra bloqueo del motor.
• Protección por pérdida de fase.
• Protección contra alta temperatura del controlador.

Componentes incluidos

• Bomba solar sumergible con rotor helicoidal.
• Motor de imanes permanentes.
• Controlador electrónico solar MPPT.
• 2 metros de cable plano sumergible.
• Kit de instalación según la presentación del fabricante.

Condiciones de funcionamiento

• Temperatura máxima del agua: 35 °C.
• Profundidad máxima de inmersión: 30 metros.
• Velocidad mínima del agua para refrigeración: 0.2 m/s.
• Grado de protección de la motobomba: IP68.
• Aislamiento eléctrico clase F.
• Diseñada para bombear agua limpia, no agresiva y libre de partículas y fibras.
• El arreglo solar debe respetar el rango de operación y el voltaje máximo del controlador.

Aplicaciones

• Extracción de agua desde pozos.
• Suministro de agua para viviendas rurales.
• Abastecimiento de agua en fincas.
• Sistemas de riego de caudal moderado.
• Abastecimiento de bebederos para ganadería.
• Llenado de tanques de almacenamiento.
• Bombeo solar en ubicaciones sin acceso a la red eléctrica.

Recomendaciones de instalación

• Seleccionar paneles solares con una potencia conjunta de al menos 300 Wp.
• Verificar tanto el voltaje de operación como el voltaje de circuito abierto de los paneles.
• No superar los 60 Vcc de entrada del controlador.
• Verificar la profundidad del nivel dinámico del agua.
• Calcular la altura total de bombeo y las pérdidas por fricción.
• Instalar la motobomba completamente sumergida.
• Garantizar el flujo de agua requerido para enfriar el motor.
• Instalar el controlador fuera del agua, en una ubicación protegida y adecuada para su grado de protección IP54.
• Realizar la instalación siguiendo el manual de CONNERA y con personal calificado.
