Bomba de Agua Tipo Lapicero Solar Serie KOLOS 3, Connera

ESPECIFICACIONES TÉCNICAS

Características generales de las bombas solares sumergibles CONNERA KOLOSAL 3. Los valores eléctricos e hidráulicos varían según el modelo seleccionado.

TABLA DE MODELOS

Compara los cinco modelos de bombas solares CONNERA KOLOSAL 3 según potencia, voltaje, corriente, requerimiento de paneles solares y altura máxima de bombeo.

Wp: potencia pico del arreglo fotovoltaico. Hmax: altura máxima de bombeo a caudal prácticamente nulo. Estos valores no representan caudales de operación. El número y conexión de paneles solares deben seleccionarse respetando el rango de operación y el voltaje máximo de entrada del controlador.

DIMENSIONES Y PESOS

Las bombas KOLOSAL 3 tienen diferentes longitudes y pesos según la potencia seleccionada.

Dimensiones y pesos según la ficha técnica CONNERA consultada. Pueden variar de acuerdo con las actualizaciones de fabricación.

DOCUMENTACIÓN TÉCNICA

Consulta la documentación de las bombas solares sumergibles CONNERA Serie KOLOSAL 3, incluyendo las cinco referencias.

Para seleccionar el equipo, verifica los datos técnicos de la referencia específica en el documento del fabricante.

CURVAS DE RENDIMIENTO

Consulta las curvas hidráulicas de las Bombas Solares Sumergibles CONNERA KOLOSAL 3.

La gráfica muestra la relación entre el caudal y la altura de bombeo de los cinco modelos. Las curvas se presentan a una velocidad de referencia de 4000 RPM.

La altura máxima no corresponde a la profundidad de instalación ni al caudal máximo. El rendimiento real depende de la altura dinámica total, la radiación solar, las pérdidas por fricción y la configuración del arreglo fotovoltaico.

DESCRIPCIÓN

Las Bombas de Agua Solares Sumergibles Tipo Lapicero CONNERA Serie KOLOSAL 3 de 3 pulgadas están diseñadas para la extracción y suministro de agua limpia mediante energía solar fotovoltaica.

Incorporan un motor de imanes permanentes de alta eficiencia y un sistema hidráulico multietapas con impulsores de Noryl, que permite bombear agua desde pozos, perforaciones y otras fuentes de abastecimiento compatibles.

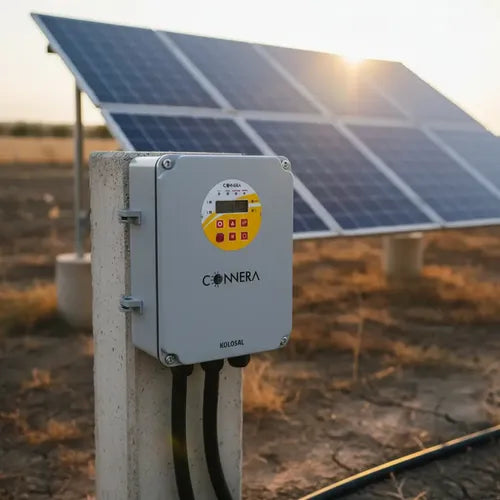

Su controlador solar con tecnología MPPT de seguimiento continuo ajusta la velocidad de la bomba según la energía disponible de los paneles solares, aprovechando las variaciones de irradiación durante el día.

La familia incluye cinco modelos: KOLOS3-35-30-2, KOLOS3-47-40-4, KOLOS3-80-60-7, KOLOS3-95-75-11 y KOLOS3-180-150-20, con potencias desde 300 hasta 1500 W y alturas máximas nominales de 35 a 180 metros.

La versión KOLOS3-180-150-20 de 1500 W (aproximadamente 2 HP) ofrece mayor capacidad de elevación, con voltaje nominal de 200 Vcc, altura máxima de 180 metros y un arreglo fotovoltaico recomendado desde 2000 Wp.

Su construcción combina acero inoxidable AISI 304, bronce e impulsores de Noryl, proporcionando resistencia y confiabilidad para aplicaciones agrícolas, ganaderas y residenciales.

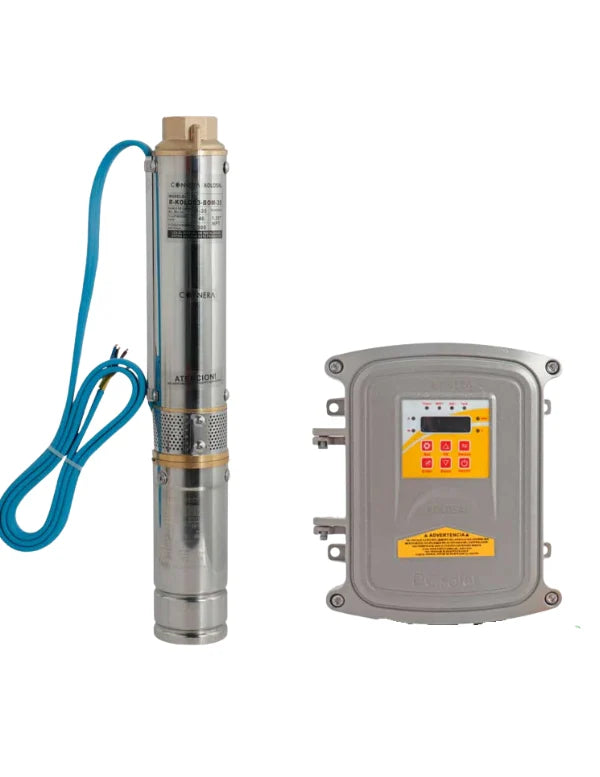

El sistema se entrega ensamblado con motobomba, controlador solar, cable plano sumergible de 2 metros y kit de instalación, según la presentación del fabricante.

Los paneles solares deben seleccionarse de acuerdo con las especificaciones eléctricas de cada modelo.

CARACTERÍSTICAS

Construcción de la bomba

• Bomba sumergible multietapas tipo lapicero de 3".
• Motor de imanes permanentes de alta eficiencia.
• Carcasa del motor en acero inoxidable AISI 304.
• Tapa superior del motor fabricada en bronce.
• Cuerpo hidráulico en acero inoxidable AISI 304.
• Impulsores fabricados en Noryl.
• Rejilla de succión y guardacable en acero inoxidable AISI 304.
• Componentes de succión y descarga en bronce.
• Conexión de descarga de 1.25" NPT hembra.
• Diseño compacto para instalaciones en pozos.

Controlador solar MPPT

• Controlador electrónico incluido con el equipo.
• Alimentación solar en corriente continua (Vcc).
• Seguimiento MPPT continuo para aprovechar la energía disponible.
• Regulación de velocidad del motor según la irradiación solar.
• Posibilidad de ajuste de revoluciones del motor.
• Monitoreo de voltaje de entrada.
• Visualización de velocidad, potencia y corriente del motor.
• Amplio rango de voltaje según el modelo.
• Carcasa del controlador fabricada en aluminio.
• Grado de protección IP54.

Protecciones incorporadas

• Protección contra trabajo en seco.
• Protección contra conexión inversa.
• Protección contra alto y bajo voltaje.
• Protección contra sobrecorriente.
• Protección por bloqueo de motor.
• Protección por pérdida de fase.
• Protección contra temperatura elevada del controlador.

Componentes incluidos

• Motobomba solar sumergible con motor de imanes permanentes.
• Controlador electrónico solar MPPT.
• 2 metros de cable plano sumergible.
• Kit de instalación con accesorios para conexiones y montaje, según presentación del fabricante.

Condiciones de funcionamiento

• Temperatura máxima del agua: 35 °C.
• Profundidad máxima de inmersión: 30 m.
• Velocidad mínima de refrigeración: 0.2 m/s.
• Grado de protección de motobomba: IP68.
• Aislamiento eléctrico clase F.
• Agua limpia, no agresiva y libre de sólidos y fibras.
• El arreglo solar debe respetar los límites del controlador de cada modelo.

Aplicaciones

• Extracción de agua desde pozos.
• Suministro de agua en fincas y viviendas rurales.
• Abastecimiento de agua para actividades agrícolas.
• Sistemas de riego.
• Suministro de agua para ganadería.
• Llenado de depósitos y tanques de almacenamiento.
• Proyectos de bombeo solar en ubicaciones sin red eléctrica.

Recomendaciones de instalación

• Seleccionar los paneles de acuerdo con la potencia y voltaje del modelo.
• No exceder el voltaje máximo del controlador.
• Verificar la altura dinámica total y el nivel del agua.
• Instalar la motobomba completamente sumergida.
• Mantener las condiciones de refrigeración recomendadas.
• Utilizar cable y conexiones adecuados para corriente continua.
• Realizar la instalación con personal calificado.
